Etude en cours de rédaction

Conventions

Je situe cet article juste après la présentation des bâtiments de la commune d'Yviers en Charente, pour des raisons de méthode.

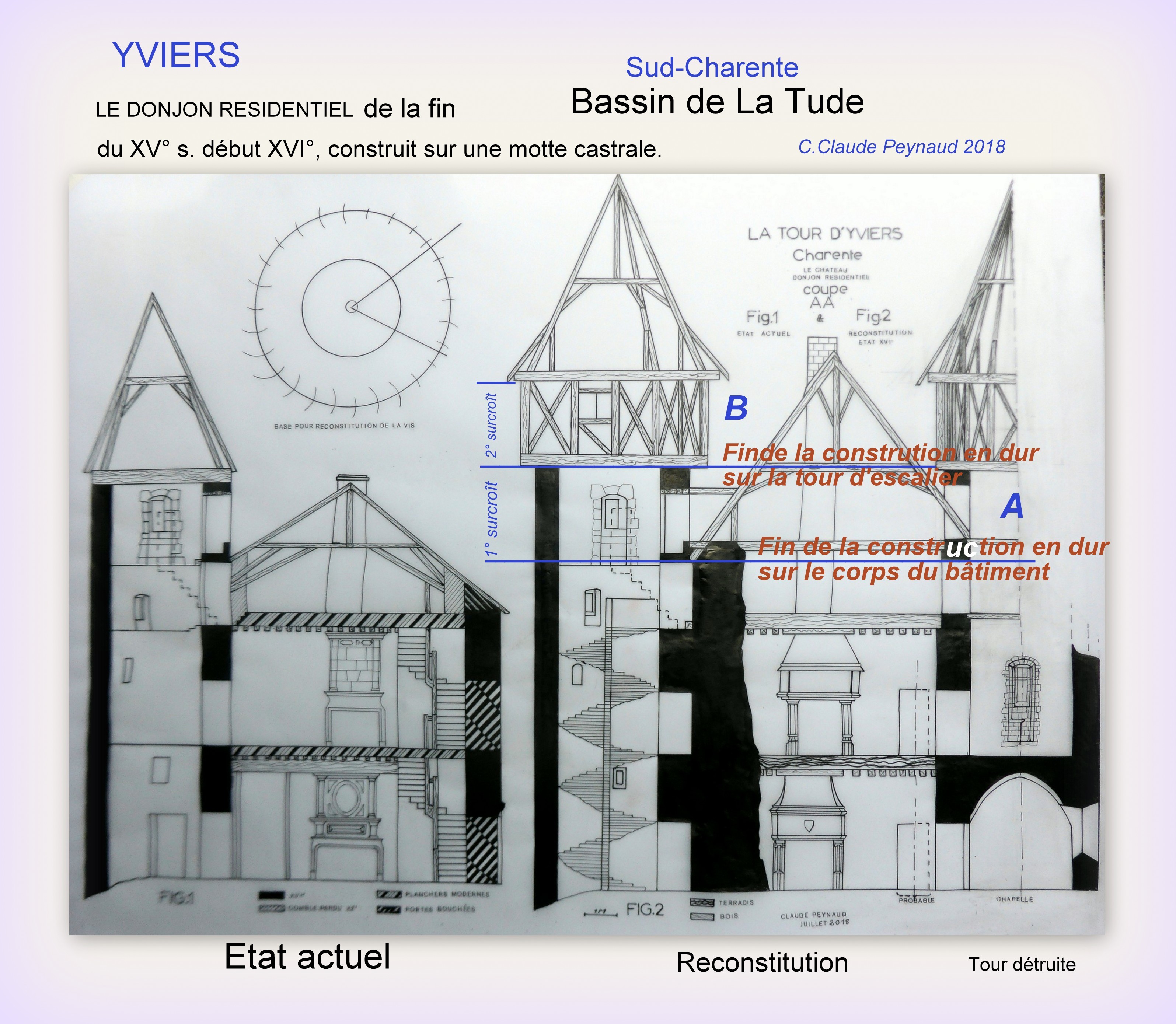

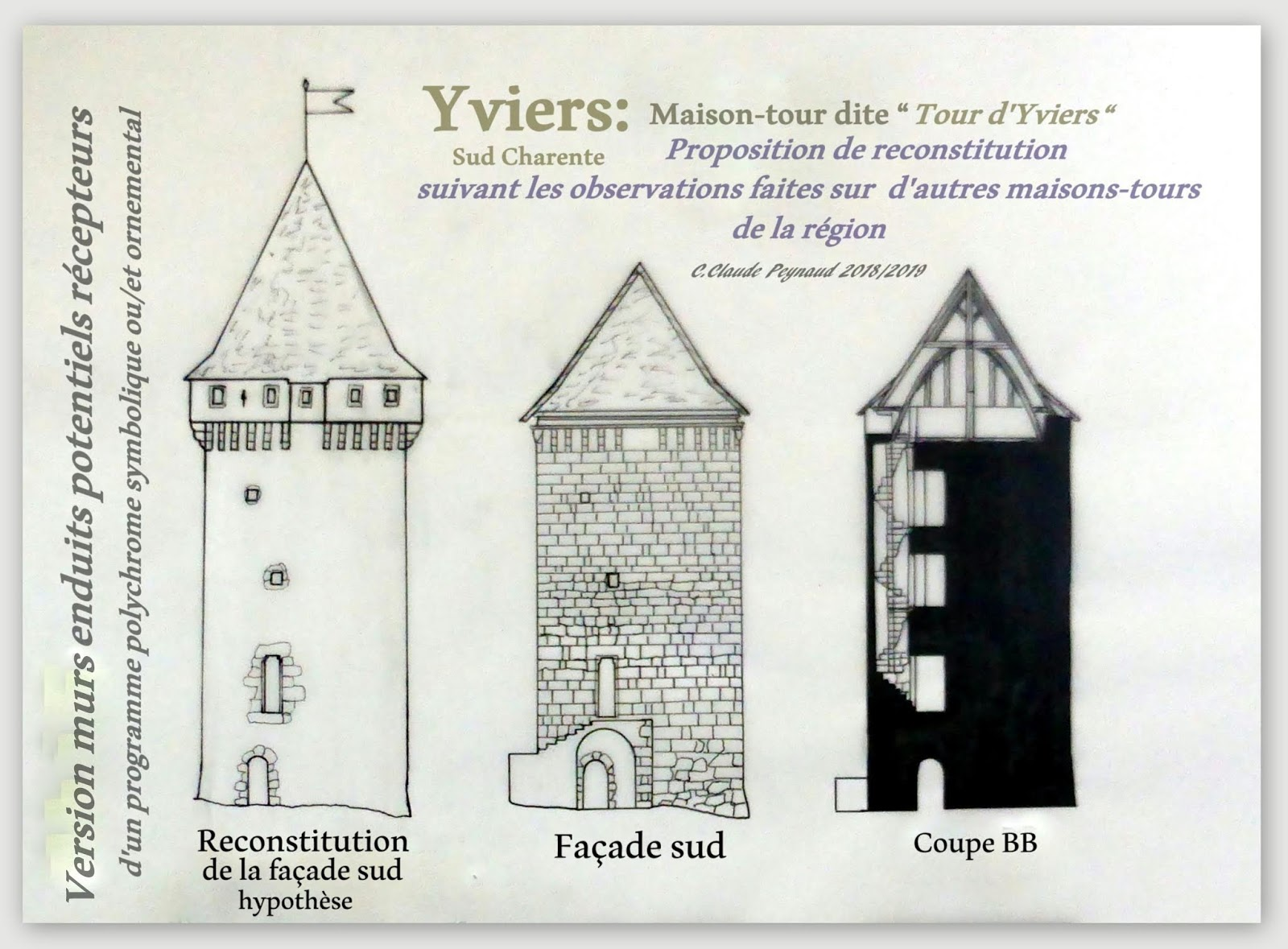

Yviers/Charente - Archéologie médiévale - Une synthèse sur l'évolution architecturale du XV° au XVI° et XVII° s. en France - Mutations des donjons et maisons-tours des petits châteaux de la fin de la Guerre de Cent-Ans vers les donjons résidentiels de la fin du XV° siècle au XVI° siècle et des incidences dans le classicisme français.

https://coureur2.blogspot.fr/2018/04/yvierscharente-archeologie-medievale.html

Avec les articles précédents j'avais consacré les présentations à des bâtiments quasi intacts, inédits ou encore riches de leurs dépendances aux partis d'origine.

En effet

depuis Yviers - avec une première synthèse partielle sur mes recherches antérieures - j'ouvre des explorations sur des bâtiments plus complexes, plus difficiles à étudier car souvent très remaniés ou détruits, ignorés des inventaires et autres cas de figures. Bref là où les explorations de plus en plus fines sont nécessaires. Pour réaliser ces explorations je mets à l'épreuve le matériel scientifique que j'ai déjà élaboré par mes seules recherches, photos et dessins, bien sûr sur les bases de travaux plus anciens que je signale en introduction de mes Châteaux de la Creuse et en bibliographie à la fin de cet article, mais qui n'ont jamais abordé la question ni exprimé ce vecteur de recherche de la mutation du donjon du petit château de la fin de la Guerre de Cent Ans vers les donjons résidentiels de la seconde moitié du XV° siècle et du XVI° siècle, jusqu'au Classicisme Français, par une méthodologie rigoureuse de relevés archéologiques précis et inventifs, adaptés à chaque bâtiment, par l'exploration systématique des murs de refends, qui enrichissent encore à leur tour l'inventaire mis à jour par mes seules recherches.

Remerciements:

Monsieur Allain Tricoire Maire d'Allemans en Périgord

Monsieur Jean François Savier, Président de l'association du Manoir du Lau

Madame Sylvie Ollat Secrétaire de Mairie à Allemans en Périgord

Madame et Monsieur le marquis Du Lau d'Allemans

Monsieur Raymond Rouzeau maçon de la commune.
Bibliothèque Municipale d'Allemans en Périgord.

En cours de restauration - Propriété de la commune.

Nous y voici dans cette célèbre région du Périgord aux quatre couleurs : noir, blanc, pourpre et vert, aux innombrables châteaux. Tellement innombrables que le manoir du Lau ne figure pas sur les listes courantes des châteaux de ce département. Pourtant c'est lui que j'ai retenu, juste après Yviers en Charente, à une trentaine de kilomètres l'un de l'autre, pour faire avancer ma recherche.

Allemans sur la carte de César-François Cassini de Thury pour le roi Louis XV (XIII° siècle)

Allemans en Périgord est au sud-ouest du Périgord vert.
Le Périgord c'est l'ancienne région gauloise des Pétorcoriens avec sa capitale Vesunna (Périgueux).

Le nom de la commune semblerait indiquer une dépendance étroite avec l'histoire des Alamans, tribu barbare de l'Europe de l'ouest au V° siècle. Or à cette époque le Périgord moderne était en pays Wisigoth, isolé des territoires des Alamans par ceux des Burgondes.

Cette dépendance du nom de la localité est celle généralement retenue par les historiens de la commune, comme Albert Lacombe, Histoire d'Allemans, des origines à la fin du XVIII°s. et annexes - Extrait de la conférence du 18 octobre 2008. Suivant les auteurs le nom des Alamanni apparaît dans l'histoire en 214 ap.J.C. Si une pénétration de ces tribus regroupées sous le nom de Alle Mann (Alemanni ou Alamnni) est signalée sur le territoire romain avant 222, il semblerait que leurs incursions qui durent jusqu'au milieu du IV° s., plus que de réelles invasions, aient été toujours contenues sur les territoires à l'est de la France actuelle jusqu'au plateau de Langres, Strasbourg et dans les Vosges mais pas plus à l'ouest, et presqu'aussitôt refoulés derrière le Rhin et le Danube par les Empereurs Romains.

Ces études qui ne précisent pas leurs sources scientifiques sont toutefois très largement nuancées par des auteurs universitaires comme Gaston d'Eze à travers sa participation à l'histoire du Poitou (G.d'Eze, "Les siècles de romanisation". Dans, Histoire du Poitou, des Limousins et du pays charentais." 1976, sous la Direction de d'Edmon-René Labande , p.78 à 81) "L'on ne peut détailler les chemins que, en 276, suivirent les envahisseurs Francs ou Alamans. L'empereur Probus finit par les refouler, mais après les avoir circonscrits dans les territoires par eux provisoirement conquis, et sans doute ravagés...En 406 ce fut la ruée des Vandales, qui tournoyèrent pendant deux ou trois ans avant d'aller s'abattre sur l'Espagne. Prosper d'Aquitaine écrivait : "nous avons tous endurés les derniers des malheurs. Toi aussi, Aquitaine chargée de fardeaux, tu marchais dans la poussière de la rude voie au milieu des chariots et des armes des Gètes". Puis voici les Saxons...A la transformation de la défense se rattache une nouvelle institution : celles des "Lètes". Il s'agit de tout un semis de colonies constituées de barbares vaincus...Au IV° siècle un beau redressement s'opéra au profit des villes, d'autant plus notable que l'âge ultérieur verra les riches délaisser davantage celles-ci pour les domaines ruraux...toutefois aucune de nos trois capitales régionales ne figure dans l'Ordo nobilium urbium dû à Aussone.

Deux villes nouvelles naissent alors : Tulle héritière de Tintignac et, plus étonnante, Angoulême...Cette dernière, dont le nom Icolisma, apparaît vers 350, est née de rien, peut-être d'un condate...Angoulême est dorénavant chef-lieu d'une "cité" détachée de celle des Santons. Ses limites atteignent au nord Champagne-Mouton, à l'est Montbron, à l'ouest Chateauneuf-sur-Charente, et une pointe poussée au midi jusqu'à Aubeterre".

Ces villes vivaient des campagnes, et celles-ci étaient partiellement remises en valeur grâce aux laboureurs barbares . Constance en 355, Julien en 358...province que Salvien, en 440 encore, proclame Aquitania felix". L'étude nous donne également une carte des destructions des grands invasions depuis le Poitou jusque vers le Limousin mais passe au nord de la Charente et semble ignorer la Dordogne mais pas les environs d'Aubeterre qui pourront peut-être entrer dans le champ des périmètres inclus en limites des pointes sud de l'étude mais sans confirmation de présence Alamane, au bénéfice des invasions franques jusqu'en Espagne et Afrique du Nord pour leur part reconnues par tous les auteurs (?).
Jean Favier dans son dictionnaire médiéval de la France nous donne pour Alamans : " page 27 - "peuple germanique établi sur l'Elbe et le Main au III° siècle, en Alsace et en Suisse au IV° siècle. Repoussés par Julien (357) et Clovis (Zülpich, alias Tolbiac, 496), les Alamans s'installèrent définitivement en Souabe"....(page 517 - " Les Alamans attaquent de tous les cotés les frontière romaines. En 235 ils détruisent Strasbourg. Vers 250 ils sont chez eux dans les anciens champs décumates, entre le limes et le Rhin. Dix ans plus tard on les voit dans la plaine du Pô. Les peuples Francs agissent au contraire en ordre dispersé ; ils parcourent la Gaule...passent même en Espagne...Certains se retrouvent en Afrique".
L'Encyclopédie Universalis, sous la plume de Patrick Périn (édition de 1992) nous donne "Alamans, Thuringiens et Bavarois 'Le nom des Alamans (de Allmänner Almanenn, tous les hommes) n'apparaît qu'au début du III° siècle Jésus-Christ...Dès la seconde moitié du III° siècle, les Alamands opérèrent des raids, souvent repoussés , en direction de l'Empire romain, entreprenant une expansion territoriale qui fut en partie contenue par les empereurs du Bas-Empire. Lors de l'avènement de Clovis (481 ou 482), leur territoire s'était considérablement agrandi, délimité à l'ouest par les Vosges, au sud par les Alpes, à l'est par l'Isar et au nord par le Main. Cette expansion fut alors arrêtée au nord-ouest par les Francs (bataille site à tort de Tolbiac = Zülpich, en 1495 ou 496), mais elle se poursuivit en Suisse, où un processus de colonisation s'instaura au détriment des Burgondes. Des groupes d'Alamans parvinrent à s'établir jusque vers Langres et Besançon. D'autres tentèrent des percées en direction de l'Italie , au milieu du VI° siècle...746, date à laquelle l'aristocratie alamane fut brisée à la bataille de Canndstatt, qui marque la fin de l'histoire des Alamans comme "nation"." (p. 654, vol.1);

Rien, dans l'état des littératures spécialisées consultées et qui font autorité ne permet d'affirmer que le nom d'Allamans en Périgord vient d'un groupe d'Alamans vaincus et sédentarisés entre sud-Charente et Périgord vert, très loin des leurs expansions connues et reconnues, devenus des "laboureurs barbares" d'autant plus que les parcelles médiévales en propriétés à des affranchis et pouvant offrir suffisamment de ressources pour nourrir une famille, sont appelées "manses" à l'époque mérovingienne [Mérovée règne de 412 457, fondateur de la dynastie des mérovingiens. Jean Favier dans son dictionnaire de la France Médiévale nous met cependant en garde en évoquant plus un personnage mythique qu'un roi historique]. Les invasions arabes ayant laissé des traces linguistique plus récentes on peut également penser que le nom Allemans est une contraction de l'article défini de source arabe "Al" avec le mot "manse" : Le manse devenu Allemans : l'association des deux articles définis "Al" et "Le" devant le mot "manse" créant le nom moderne Allemans.

Le manse médiéval peut-il avoir laissé sa mémoire dans l'organisation agricole de la région et du site aux nombreux puits, traversé par trois rivières La Dronne, La Lizonne et le Ruisseau Du Boulanger, aux réseaux aquatiques souterrains omniprésents comme sur un site anciennement dominé par les sources et les résurgences lieu hypothétique de sédentarisation de barbares vaincus ?
(Je remercie Monsieur Allain Tricoire, Maire d'Allemans, pour m'avoir fait part de son expérience et de ses recherches en matières de réseaux aquatiques souterrains sur sa commune, sur le site de l'agglomération avec une église romane en épicentre).

Qu'elles sont les motivations pour la construction d'une église à file de coupoles au XII° siècle dans une communauté villageoise dont l'étendue actuelle ne laisse en rien supposer une richesse ni une importance suffisantes pour entreprendre l'édification d'une église tout compte fait ambitieuse qui semble avoir plus visé les conquêtes de hauteurs que les étendues du plan ? Quels étaient les revenus de la fabrique ?

En cherchant dans les travaux de Marcel Durliat (M.Durliat, L'art Roman. Paris, 1982, p. 491) on lit au sujet de Saint-Front de Périgueux : "L'explication nous est fournie par le guide du pèlerin de Saint-Jacques de Compostelle " Il nous faut rendre visite dans la ville de Périgueux au bienheureux Front, évêque et confesseur qui, sacré évêque à Rome par l'apôtre Saint-Pierre, fut envoyé prêcher dans cette ville. Certains racontent même qu'il avait fait partie du collège des disciples du Christ. Son tombeau...a été construit avec soin en forme de rotonde comme le Saint-Sépulcre et il surpasse par la beauté de son oeuvre toutes les tombes des autres saints".

La basilique Saint-Pierre à Rome fut commencée au IV° siècle lorsque l'Empereur Costantino exprima la volonté de faire édifier une basilique (église cardinale) sur le lieu où l'apôtre Pierre fut enterré. C'était pendant tout le haut moyen âge le principal lieu de pèlerinage.

Les liens de Saint Pierre sont exposés dans la basilique.

C'est donc le choix d'une forme architecturale qui célèbre à la fois le tombeau du Christ et celui de Saint Pierre qui entraîne le parti à file de coupoles de l'église Saint-Pierre aux liens d'Allemans. Il est alors certain que l'église Saint-Pierre d'Allemans est totalement en lien avec la construction de l'église Saint-Front de Périgueux qui fut premièrement édifiée sur un plan en croix latine et sans autre chevet qu'une des quatre travées sur coupole, soit à chevet plat. Il ne faut pas non plus quitter cette église sans faire un tour sur les communes environnantes où le parti architectural des petites églises romanes (fort belles et très émouvantes parfois enrichies de somptueuses fresques romanes comme à Bourg de Bosc ou de tympans peints comme à Epeluche) est presque toujours ponctué par la récupération en chevet plat d'un volume haut, pas très grand, articulé aux angles, sur plan carré, qui s'apparente à un donjon roman (Epeluche, Chassaignes), ou par la construction d'un gros massif carré qui domine une nef unique et l'articule au chevet semi circulaire après une petite travée droite (Bourg de Bosc, Faye, Lusignac).
Avec la construction de cette église à file de coupoles d'Allemans nous sommes très probablement dans la seconde moitié du XII° siècle en arrivant dans le XIII° siècle avec un chevet plat à triplet. Un cimetière autour de l'église recueille les défunts la tête orientée dans les cuves au plus près du sanctuaire (Eléments donnés par Monsieur le Maire) en héritage direct de la tradition mérovingienne.
Le site pourrait être très ancien : récupération à la période mérovingienne d'un lieu de célébration païen ou romain lié aux sources ?

Ce plan cadastré de 1819 nous montre des relevés de bâtiments assez imparfaits mais il nous renseigne tout de même sur la configuration générale des sites et principaux bâtiments.

L'église est à façade plate et sans chapelles bourgeonnantes qui ont amené son plan actuel en croix grecque. Bien sûr le clocher porche du début du XX° siècle ne figure pas. Si nous avons deux petits contreforts très visibles de chaque côté de la nef en bordure de la façade ouest il semble difficile de les assimiler aux gros contreforts actuels qui font d'importants ressauts sur les angles nord-ouest et sud-ouest de la façade ouest, qui sont pourtant donnés du XVII° siècle (à partir d'une date inscrite sur un mur) : faut-il revoir la datation de ces chantiers ? C'est probable mais pas nécessairement puisque la lecture du château du Lau nous amène à faire des remarques similaires sur le plan et notamment avec la position de la tour d'escalier de la façade sud qui n'est pas située dans l'axe du décrochement du mur nord et qui est étonnamment large. Un appentis a pu être construit en angle sud-ouest de la tour et ceci se traduirait en plan par cet important ressaut triangulaire en façade sud. La dépendance du corps de bâtiment au four à pain ne doit pas surprendre car on repère facilement des logements de charpente sur l'extrémité est du mur sud-est. Donc il y a eu là une construction en appentis en revers de muraille. Mais ce mur en place qui fait liaison entre le château et le four à pain n'est plus dans cet alignement. Par ailleurs ce mur n'est pas non plus d'épaisseur suffisante pour supporter un passage auquel la porte de l'escalier en encorbellement de l'angle sud-est du château donnait accès à partir de la petite tour d'escalier. En revanche, un mur épais, lui compatible avec le support d'un passage sur courtine, existe mais décalé, comme sur le plan cadastral, une fois qu'on a dépassé le four à pain au sud. Il y a donc eu ici remaniement qui ne remet pas en cause la liaison ancienne de l'angle sud-est du château avec une courtine supportant un passage ouvert [chemin de ronde peu probable puisque les obligations de garde sont abolis depuis la fin de la Guerre de Cent-Ans et que, de toute façon le château dans son état actuel, sans aucun système défensif, ne justifie en rien une orientation guerrière. En revanche il faut toujours garder à l'esprit que ce château est la réunion de plusieurs petits bâtiments sur le même site, comme l'étude archéologique va le démontrer, et comme je vais le reprendre en conclusion]
Des portes bouchées sur la partie est du mur nord ne donnent nullement accès à des constructions qu'on aurait pu voir sur ce plan. Ces portes ne sont pas, effectivement, originaires du plan ancien du château. L'une d'elle, à l'étage, est couverte d'une simple planche en linteau et celle du rez-de-chaussée, plus à l'est, donnait accès à un petit appentis dont il reste la trace sur l'enduit : photo ci-dessous

Ce sont là bien sûr de premières lectures du plan cadastré/ Ces lectures éloignent du plan cantonné de tours et nous permet de conserver seulement la tour d'escalier sur plan polygonal et la tour en encorbellement de l'ange sud-est comme bourgeonnements du plan, avec bien sûr le ressaut du mur nord.

Du XIII° au XV° siècle, peut-être un peu avant, le site ne conserve aucune mémoire connue à ce jour. En revanche la construction d'un bâtiment de fief (château avec donjon) à proximité de l'église, même vraisemblablement immédiatement en bordure du périmètre du cimetière - après exploration archéologique - pourrait laisser présager une petite implantation civile et militaire ou un renforcement militaire vers la fin du XIV° siècle ou dans la première moitié du XV° siècle puisque l'exploration du mur de refend et de la cave du manoir ou donjon résidentiel dit château livre des aspects tout à fait concluants sur l'existence d'un premier donjon rectangulaire construit sur une cave non voûtée, quasiment hors sol, étroit comme si on avait voulu le couvrir d'une voûte sommitale pour avoir une terrasse, de dimensions assez réduites en plan mais élevé assez haut. (Au XV° siècle on construit encore des tours comme ça - Voir sur ce blog Archéologie 1° partie - La tour de Bellegarde, département du Gard).
[Je signale une région très marquée par la présence de cluzeaux qui sont des cavités souterraines bâties et architecturées en salles et couloirs, dites souterrains, très différentes les unes des autres, recensées et relevées par les spéléologues avec parfois des approches archéologiques très pertinentes. Un important et beau travail de recensement et de relevés a été fait et publié par Serge Avrilleau. La cave du Manoir du Lau figure dans cet inventaire : S.Avrilleau, 2013, op.cit. p. 141] Je ne retiens pas cette entrée comme celle d'un cluzeau (mais je n'exclue par pour autant de probables substructions sur la partie en terre plein des pièces est du manoir) pour la simple raison que cet ébrasement qui s'ouvre déjà au-dessus de la voûte de la cave, à travers le mur de refend, se situe en bonne partie hors sol si on restitue les niveaux anciens d'une cave partiellement enterrée. Pour des vérifications il suffit de se reporter aux coupes en relevés archéologiques plus bras produites.
Pour un complément d'étude on peut également consulter la très importante étude de Patrick Piboule "Les souterrains aménagés de la France au moyen âge. Ombres et lumières d'un problème d'archéologie médiévale". Dans, Archéologie médiévale - Tome VII - 1978 - Université de Caen -Revue publiée avec le concours du CNRS et du Service des Fouilles et Antiquités. P. 117 à 163., dont j'extrais ci dessous une des cartes publiées dans cet article, p. 154.

Les armoiries, vues du sol, semblent être composées en reliefs sculptés d'une bande et lambel en chef en 2, mais aucun code couleur ne subsiste et le fil qui relie les trois clochettes du lambel semble se poursuivre sur la moitié extérieure de l'écu en lien avec les deux extrémités de la bande ? Toutes mes recherches sur les répertoires de blasons et armoiries disponibles sur le net ne m'ont pas permis d'approcher la moindre composition qui ressemble à celle-ci même avec des compléments d'autres figures peintes (disparues)

Ce mur de refend nous livre en sa face est un ensemble d'ouvertures superposées, étage par étage, depuis une entrée centrale dans la cave ou dans une partie socle partiellement enterrée puisque le niveau des sols à changé. On pourrait pressentir une distribution des étages par une construction hors oeuvre en façade sud de ce mur de refend. Construction en bois (succession d'échelles de meunier) ou déjà escalier en vis hors oeuvre ? Ou autre bâtiment ? [Plus bas dans la page je vais questionner une nouvelle fois ce mur en lien avec l'angle sud-est du donjon ouest].

La voûte de la cave est une seconde construction qui a obstrué partiellement l'accès primitif à la cave. En revanche on ne décèle aucune reprise sous oeuvre pour un percement dans le mur sud déjà très épais augmenté du volume de maçonnerie nécessaire à la construction de la voûte en berceau qui récupère les anciens soupiraux : j'écris ici au sujet de l'accès à la cave voûtée par une travée droite qui part au niveau du mur primitif et mise en relation avec le berceau de la voûte par un couvrement segmentaire en mode de soupirail. Cette partie droite a un couvrement quasiment plat puis articulé en coffrage de voûte surbaissée gagne presque toute les épaisseurs de murs mais pas totalement puisque la voûte en plein cintre de l'escalier s'articule quasiment contre l'ancien mur du donjon, en le pénétrant très peu toutefois étayé par un fort linteau qui cède sous le poids de cette voûte supportant le départ du grand escalier en surcharge en manière de mur d'échiffre, formant l'ébrasement d'une huisserie sans que ce rythmes courbe joue le rôle d'une arc de décharge sur ce linteau. Ce qui conforte l'idée que cette travée droite d'accès à la cave, depuis la base de l'escalier en vis-hors oeuvre, est un second chantier qui a modifié l'accès primitif à la cave par la porte frontale du mur de refend (voir la planche ci-dessus, figures 1 et 3). Cet escalier en vis hors oeuvre est un premier escalier avec un départ de la vis beaucoup plus lié, et je dirais même directement lié, à la volée droite qui descend à la cave (vois reconstitution plus bas)

On a retrouvé dans les décombres de la cave la base polygonale de cette vis et des marches parviennent jusqu'à nous en réemploi dans un palier reposant sur le terre-plein d'accès aux deux pièces en rez-de chaussée après une articulation délicate à la porte d'entrée au château par la tour d'escalier.[deux autres fragments de marches sont également inclus dans les marches des deux volées qui descendent à la cave. J'en donne le relevé et la localisation plus bas sur une autre planche consacrée à l'approche technique de l'escalier ].

Ce type de liaison d'un escalier en vis avec une volée droite en relais, directement liée à la base de la vis, plaide pour un aménagement du quatrième quart du XV° siècle et dans mon inventaire, dans son état actuel, pour une datation à partir de 1480. Un autre élément plaide en faveur d'une première tour d'escalier : c'est le déplacement vers l'est, par rapport à la volée droite, du noyau de la grande vis actuelle. Le muret en face, qui aurait pu faire penser à un vestige de la première tour d'escalier, ne pourrait être, après exploration plus bas dans la page, qu'un muret construit pour caler les marches de la volée qui fait le lien entre le départ de la vis et la volée droite qui descend à la cave. Enfin la porte d'entrée à la tour est très basse et l'enroulement de la grande vis passe très au-dessus de cette porte d'entrée. Ce qui est totalement contraire aux manières de construire de cette époque puisque la hauteur des portes d'entrées au donjon résidentiel par la tour d'escalier était dépendante de l'enroulement intérieur de la vis [cet aspect théorique largement défendu par les historiens d'art qui ont pu avancer par là un argument de l'abandon des escaliers en vis pour préférer l'escalier rampe sur rampe qui offre plus de possibilités pour des entrées plus grandes, plus majestueuses, ne semble pas totalement exhaustif . Nous en avons un témoignage avec ce château puisqu'ayant beaucoup de place pour construire une entrée plus grande avec une nouvelle vis de grande ampleur, on récupère une entrée très basse. Peut-être a t-on tout simplement voulu conserver les liens de la modernité aux origines plus anciennes du château ?].
Plus bas je vais explorer et reprendre ces éléments plus en détail.

Donc un escalier en vis qui a été construit, démoli, puis reconstruit avec un réemploi de la première porte sculptée et armoriée qui fait démarrer les valeurs ornementales de la façade d'entrée de la tour d'escalier en évitant toutefois tout excès puisque ces valeurs décoratives disparaissent au fur et à mesure qu'on s'élève dans les étages (Voir planche ci-dessus, figure 2) jusqu'aux armoiries au départ de l'encorbellement (culot) de l'escalier en vis hors oeuvre, relais de la grande vis pour accéder à la pièce disparue en surcroît de la tour d'escalier. Il y a peut-être très peu d'écart de datation entre les deux constructions de la tour d'escalier car les répertoires ornementaux repérés sur la porte d'entrée sont tout à fait compatibles avec n'importe quelle construction de château dans les deux dernières décennies du XV° siècle, voire au début du XVI° siècle. Et les baquettes qui se recoupent en angles des ébrasements des portes et fenêtres ne sont pas des repères suffisants pour avancer qu'on franchit 1500 dès qu'on les rencontre. Les évolutions ne se font pas de façons linéaire ni brutales de Noël aux Rois, comme déjà dit dans d'autres articles, mais par tendances avec des branches à succès et d'autres qui resteront sans lendemain, avec parfois des points de repères qui restent assez fiables mais que chaque bâtiment peut toujours remettre en question tout en s'inscrivant dans une dynamique générale qui est le propre de cette famille architecturale ici explorée et étudiée.
Toutefois nous commençons à avoir des repères de créneaux historiques fiables entre le mode de liaison de la volée droite au noyau de la vis, le type de marches délardées au regard d'un escalier rampe sur rampe de la Première Renaissance Française (1495-1525), le noyau de la vis torsadée probable dès les deux dernières décennies du XV° siècle, jusqu'au XVI° siècle.
Un autre repère qui confirme ceux que je viens de donner comme datations : celui de l'apparition des escaliers en vis à paliers. Ces paliers, puis repos, qui coupent le déroulement continu de la vis apparaissent à la fin du XV° siècle pour se systématiser au XVI° siècle lorsqu'ils ne sont pas remplacés par des escaliers rampe sur rampe arrivés en France avec la Renaissance Italienne à partir de 1495, soit à partir du départ de Charles VIII de Naples lorsqu'il ramène les premiers répertoires italiens à Amboise . Cette période est dite "Première Renaissance Française" par les auteurs (Gébelin, Hautecoeur, Chastel, Guillaume). Pour la Provence Jean-Jacques Gloton dans sa monumentale étude sur la Renaissance et Baroque en Provence donne une arrivée légèrement plus précoce de la Renaissance Italienne avec le retour de Naples du Roi René ramenant avec lui les italiens dont le célèbre Laurana. La période de 22 ans qui sépare le décès du Roi de Naples Charles d'Anjou (1480) et celle de Laurana (1502) est une période certaine de l'assimilation très progressive des goûts ornementaux italiens alors que l'art gothique flamboyant triomphe incontestablement. Mais la question est plus complexe et je vais m'arrêter là sur cette sensibilisation à l'apparition des nouveaux répertoires sur le royaume à la fin du 15° siècle en citant Jean-Jacques Gloton ( que je remercie vivement pour avoir suivi tous mes travaux de DEA et de thèse doctorale à Aix-en-Provence pendant dix ans alors qu'il était à la retraite et que Monsieur le Professeur Jacques Chabot, ami de Jean-Jacques Gloton et Directeur des Thèses à Aix-en Provence avait bien voulu prendre son relais. Mes remerciements vont aussi à Monsieur le Professeur Jacques Chabot pour avoir accepté cette collaboration en nouvelle direction de mon travail jusqu'à soutenance) " L'intérêt du roi René pour la Renaissance italienne est en somme une conversion tardive. Depuis son retour en France en 1444, son goût avait été essentiellement celui d'un homme de culture septentrionale, formé à l'école de la Bourgogne et surtout de Naples, cette tête de pont de l'art des Flandres en Italie. Ses commandes étaient naturellement allées, on le sait, à des peintres marqués par l'influence flamande (souvent ramenés d'Italie du sud ), à des sculpteurs et à des architectes représentatifs du troisième art gothique français...Dans cette période angevine, la partie la plus novatrice de l'oeuvre du roi René pourrait passer inaperçue, car elle ne se trouve pas dans les constructions de prestige et les témoins qui en subsistent sont peu spectaculaires. Plus que dans les grands châteaux mis au goût du jour, c'est pourtant, on le sait, dans les modestes manoirs de l'ancien roi de Naples, familièrement arrangés, que se préparent dès le milieu du XV° - siècle les transformations décisives : celles qui sous François 1° et Henri II substitueront à la forteresse féodale la maison de plaisance des temps classiques". [J.J.Gloton, Renaissance et baroque à Aix-en-Provence - Recherche sur la culture architecturale dans le midi de la France de la fin du XV° siècle au début du XVIII° siècle - Thèse pour el doctorat d'Etat pprésentée à l'Université de Paris-Sorbonne par Jean-Jacques Gloton ancien élève de l'Ecole normale supérieure - Ancien membre de l'Ecole française de Rome - Professeur à l'Université de Provence". 2 volumes, Ecole française de Rome Palais Farnèse 1979. Bibliothèque des Ecoles françaises d'Athènes et de Rome - Fascicule deux cent trente septième. P.23]

Pour continuer à bien comprendre pourquoi on assiste à un resserrement des tendances apparues en France jusque vers la fin du deuxième tiers du XV° siècle en matière d'architecture civile je dois citer maintenant Louis Hautecœur, autre grand monument de l'histoire de l'art, qui écrit " Il est des persistances qui s'expliquent par les coutumes des corporations et par les habitudes familiales....

Les corporations du bâtiment étaient depuis le XIII° siècle contrôlées par le souverain. Dès cette époque les charpentiers étaient soumis à la juridiction du charpentier royal, qui prit ensuite le titre de maître des œuvres de charpenterie. En 1454, ils dépendirent plus étroitement encore du pouvoir central et furent justiciables au Châtelet. La même année le roi créa six offices de jurés charpentiers élus à vie par les maîtres et douze de jurés maçons. Les rois à la fin du XV° et au XVI°s siècle, accrurent encore leur autorité sur ces corporations : pour des raisons d'ordre fiscal Louis XI accorda des lettres de maîtrises contre fiance à des hommes..." [cf. L.Hautecœur, Histoire de l'architecture classique en France - Nouvelle édition complètement refondue et augmentée - Tome premier - La formation de l'idéal classique - La Première Renaissance (1495 à 1535-1540). Paris, 1963, p.1 et 2.].

Ces bâtiments font généralement appel à une étroite collaboration entre le maçon et le charpentier, mais pas toujours. Tantôt c'est le maçon qui intervient principalement et tantôt c'est le charpentier, mais à un moment ou à un autre - même dans les architectures non appareillées - leurs interventions commues sont visibles.

Nous ne sommes pas sur un secteur de recherche qui joue d'empirismes et de hasards - même si parfois des formules singulières peuvent y faire penser lorsqu'elles s'extirpent de multiples voies issues des petits châteaux de la fin de la Guerre de Cent-Ans - mais bien plus sur un secteur historique qui fait appel à des traditions de métiers, de savoirs faire en liens avec des corporations sous l'autorité de l'administration royale, et sous la vague de puissants mouvements culturels qui modifient peu à peu et parfois pas du tout ce puissant courant venu du XV° siècle, ça et là au gré des cours royales puis des grands seigneurs redescendant en cascade vers la petite noblesse, le bas clergé et la bourgeoisie grande et petite. Voilà pourquoi même des bâtiments très compliqués comme le manoir du Lau se rallient finalement à un esprit architectural national commun, par delà les singularités régionales ou des traditions individuelles et familiales. Pour le moins c'est ce que je découvre et que j'essaie de démontrer à travers toutes ces explorations les plus fines possibles de ces vecteurs qui ont entraînés le mouvement et qui se sont fondus dans cette dynamique qui nous amènera dans l'âge classique jusqu'où je vais. Car en fait, même si les grands auteurs l'ont bien pressenti, aucun ne l'a encore exploré comme j'en ai lancé le procédé en 1988/89 à l'occasion de ma maîtrise sous la direction de Jean Guillaume et l'accès que feu Alain de Reynal de Saint-Michel me permettait d'avoir dans les châteaux de la Creuse avec des bâtiments intacts ou quasi intacts, ou très peu remaniés depuis le XV° siècle. Chose bien sûr tout à fait exceptionnelle dont certainement très très peu de chercheurs ont pu bénéficier et me permettant d'acquérir et de constituer un appareil scientifique fiable, original, qui n'appartient qu'à moi seul par mes dessins et relevés archéologiques, restituant aux propriétaires - indispensables acteurs de cette recherche - les études que j'en fais par le vecteur de ce blog.

Pour l'instant, hormis une première exploration de la tour d'escalier hors oeuvre du manoir du Lau, nous restons du côté ouest du château, c'est-à-dire, avec le premier petit donjon qui avait été partiellement démoli (accident d'une voûte sommitale trop lourde pour des murs trop fins, ou mal articulée, ou destruction volontaire due à quelque événement violent ?).

Ce premier bâtiment en tour ouest a été agrandi, ou remanié, par une construction à l'est plus vaste en largeur dont il ne nous reste que le rez-de-chaussée et le premier étage, avec la certitude que le bâtiment avait au moins deux étages sur cette partie est en pignon, par l'enroulement d'un petit escalier en encorbellement sur l'angle sud-est qui établissait au moins la liaison avec un second étage.
La question du nombre d'étages du bâtiment à l'ouest va se dégager plus bas de l'analyse;

Ce qui surprend l'archéologue dans une première approche du plan c'est la mise en conformité de l'agrandissement - mal articulé avec le donjon primitif - avec les proportions des pièces dans ces bâtiments de la transition XV°/XVI° siècles. C'est-à-dire que les deux pièces par étage ont entre elles un rapport de dimensions moyennes de 11, 50 / 9 m , soit de 1,28 (voisin du 1,3), soit un rapport commun aux bâtiments construits dans dernier tiers du XV° siècle (au XVI° siècle ce rapport tendra vers le 1/1, puis à la symétrie. Avant les écarts sont plus grands). Tout comme deux étages sur rez-de-chaussée nous entraîneraient dans le même créneau de datations (2, 3 à 4 étages et plus rarement 5, avec en plus, généralement, deux étages de combles charpentés) avant le dernier tiers du XV° siècle. Mais au Manoir du Lau ces proportions ne sont pas le résultat d'un parti architectural voulu. Non. C'est le résultat en plan de la récupération à l'est d'un mur de chapelle détruite dont il subsiste la lancette du chevet plat, et en élévation de la hauteur primitive du premier donjon construit à l'ouest [la question posée par cette lancette dont l'ouverture en mur pignon chevauche le plancher de séparation de l'actuel rez-de-chaussée et le premier étage, est des plus intéressantes mais pas des plus simples. Cette chapelle avec sa lancette en chevet ne peut-être que postérieure à l'édification de la l'église à file de coupoles, toute porche. Ce qui complique encore les choses. La présence d'une chapelle à proximité d'un donjon est la configuration des bâtis des mottes que donnent Michel de Boüard et Joseph Decaëns dans leur article commun sur le château de terre et de charpente au chapitre de la construction des mottes "En premier lieu, rappelons que les textes latins du XI° et du XII° siècles emploient, pour les désigner, le mot castellum., qui ne comporte aucune ambiguïté : la motte était bien considérée par les contemporains comme une résidence fortifiée. Il n'est d'ailleurs pas très rare qu'elle ait été élevée sur le site d'un ancien curtis; dans ce cas, la demeure du seigneur n'a pas changé de site, mais seulement d'aspect, la continuité de la fonction résidentielle apparaît évidente. Cette fonction encore attestée par la présence d'une chapelle dans la basse-cour de la motte et par divers textes appartenant à la littérature narrative ou hagiographique" cf. M. de Boüars, J.Decaëns, "Les château de terre et de charpente". Dans, Le château en France - Sous la direction de Jean-Pierre Babelon. Paris, 1986, p.17 et 18. "Curtis" désigne la centre de la propriété agricole du seigneur au haut moyen-âge en relais des villae de l'antiquité tardive. Les mottes castrales ne signent pas nécessairement des périodes antérieures au monde roman, d'autant plus que la question de ces types d'implantations est encore très mal connue]. Si tant est que le volume est ait été construit jusqu'à égaliser la hauteur du donjon ouest, ou d'un petit bâtiment que nous qualifions de nos jours "donjon" et qui peut-être ne l'a jamais été, ce qui pourrait sembler tout à fait certain puisqu'il y a deux entrées sur le dernier palier au sommet de la tour d'escalier, mais en approfondissant l'exploration archéologique on se trouve orienté vers un troisième niveau qui n'a vraisemblablement jamais été celui de l'élévation initiale du premier volume ouest. Des corbeaux intérieurs existent sous le niveau de ces portes (bouchées) de l'étage absent, tant en ouest qu'en est, et entraîne inévitablement la recherche vers un dernier étage en pan de bois (encorbellement ou pas ?) au moins ainsi construit sur la partie ouest et pourquoi pas à l'est alors que l'analyse archéologique nous entraîne vers un leurre. C'est un leurre. En effet si on analyse plus précisément l e dernier étage de la cage d'escalier on se rend compte que son dernier étage est d'une réalisation différente de celle des étages inférieurs et notamment avec des marches d'environ 5 à 6 cm plus larges que celles des étages inférieurs avec des noyaux également moins épais, de peu mais moins épais. En plus les portes se resserrent sur un mur de refend qui semble considérablement se réduire à ce troisième niveau.

En suivant la logique du relevé du mur de refend, plus haut présenté, ce mur est contemporain du premier donjon. Mais il est beaucoup moins épais en élévation hors sol que les trois autres murs d'origine qui semblent s'inscrire sur un périmètre taluté en angle sud-ouest alors que le mur de ce périmètre semble s'être poursuivi en courtine en angle nord-ouest. Cette implantation en bordure d'un périmètre fortifié est commune aux petits châteaux de la première moitié du XV° siècle (voire la maison tour d'Yviers en Charente et en Creuse les donjons résidentiels de Chamborand et de Malval où cette implantation sur un tertre artificiel donne en plus naissance à un plan en "L" dans la première moitié du XV° siècle) Les épaisseurs importantes des murs nord et sud sont une fois extérieure et une fois intérieure à ce supposé périmètre. Leurs épaisseurs sud et nord devraient varier sauf si ces murs devaient tenir une couvrement voûté en berceau ou des chemins de ronde. Ce mur de refend à l'origine est un mur extérieur intra-muros en lien avec d'autres constructions intra-muros, en bois ou en dur. Il n'y a donc là rien d'anormal dans ces différences de masses murales et la présence d'une cheminée sur ce seul mur intérieur pourrait entrer dans la même logique sauf qu'elle se situe en rez-de-chaussée alors qu'à cette époque les rez-de-chaussée n'étaient pas - avant le 3° tiers du XV° siècle - des pièces habitables. Cette cheminée pourrait être un aménagement plus tardif malgré son épaisseur de foyer qui renvoie le conduit dans le plein du mur. Ce conduit ressort en brique au dernier étage. Ce mur de refend ayant été enduit sur les deux premiers niveaux, mon exploration archéologique ne pouvant pas aller plus loin, j'ai finalement fait le choix de présenter ce mur de refend comme un mur original au premier donjon (en noir) avec une possibilité d'aménagement plus tardif de la cheminée (hachures noires et blanches "Sur la base d'un 1° donjon"). D'autres aménagements de ce mur sont également encore visibles par delà les percements de portes repérés sur le relevé de ce mur de refend (présenté plus haut).

L'étude plus bas de la cage d'escalier et de l'escalier en vis, en plus de la prospection qui va suivre sur l'angle sud-est des pièces

ouest du premier donjon, confirme l'appartenance de ce mur de refend aux états les plus anciens du château.

Si nous suivons le nombre d'étages du bâtiment avec son couronnement par un toit en pavillon (croupes), étage en pan de bois et escalier en vis hors oeuvre montant au-dessus du dernier étage par l'intermédiaire d'un escalier en vis en encorbellement relais de la grande vis, nous serions dans un bâtiment du dernier tiers ou quart du XV° siècle et non pas du XVI° siècle, même pas de transition comme à Yviers. Or la conquête des paliers vers des repos et le délardage des marches de la grande vis nous rapproche des marches d'un escalier rampe sur rampe assez extraordinaire d'un château voisin, peut-être antérieur à Azay-le-Rideau. Il y a donc du XV° et du XVI° siècle dans ce château. Du XIV° c'est moins certain, ou pour le moins rien dans l'état actuel des explorations et connaissance du bâtiment permet de l'affirmer sauf cette compréhension d'un site primitivement occupé par plusieurs petites constructions dispersées et réunies au gré des besoins et des nécessités, de leurs caractères qui se dégagent peu à peu des uns et des autres. Pas même la fenêtre du pignon est ne nous permet de descendre dans le XIV° siècle. En revanche nous commençons à toucher du doigt un des aspects très mal connu de la construction du petit château de la période de fin de la Guerre de Cent Ans, du XIV° siècle à la première moitié du XV° siècle, c'est-à-dire des accumulation ou "entassements" de petits bâtiments à l'intérieur d'enceintes. Cette la une voie de recherche, ouverte.

Nous devons retenir que les bâtisseurs du château tel que nous le voyons aujourd'hui ont bien suivi les us et coutumes de la construction ordinaire des donjons résidentiels de la fin du XV° siècle en France en mettant en accord leurs reconstructions avec les modes du royaume et l'évolution de ses manières de construire le petit château; au moins le corps de logis qu'on appellera bientôt à lui seul "château".

L'étude du château du Lau s'inscrit dès lors totalement dans cette étude de la mutation - avec le mot "mutation" jamais aussi bien adapté - du donjon du petit château de la fin de la Guerre de Cent-Ans vers les donjons résidentiels de la seconde moitié du XV° siècle au XVI° s et au-delà avec des incidences dans l'architecture classique en France. Des surprises aussi, propres à enrichir mon inventaire mis à disposition sur ce blog... (sous copyright)

Sommes-nous passés directement du donjon ouest enrichi de sa tour d'escalier en vis hors oeuvre au château agrandi à l'est avec sa grande tour d'escalier polygonal faisant le lien entre les deux constructions ? Il semble qu'il y ait eu encore plusieurs étapes intermédiaires pour en arriver là.

Questionnons alors les niveaux intérieurs pour essayer de voir ce qu'ils peuvent nous donner comme informations supplémentaires

Eratum : avant rectification de la planche, lire un alignement de toutes les portes ouest sur la dernière porte au 4° niveau alignée sur l'entrée à la cave.

En première analyse les niveaux des planchers aux regards des seuils fait apparaître une première anomalie dès le rez-de-chaussée. En isolant ce niveau avec une présentation schématique des niveaux

en ressorties nous voyons clairement à quel point l'adaptation de la rotation de la vis a été difficile entre les services des pièces est et ouest. C'est véritablement un service qui s'est adapté à "du déjà en place". En poursuivant l'analyse on voit clairement les différences des hauteurs des niveaux des sols entre pièce est et pièce ouest une fois que le nouveau niveau du sol est du couloir - du nouvel accès par la porte arrière en face nord du château - ait été réalisé. Cet écart est très important puisqu'il a fallu un système de contremarches intérieures aux pièces pour rejoindre le niveau des sols des pièces est d'une part et d'autre part qu'il a fallu également deux marches (avant dispositif du plan incliné dans le mur de refend) sinon trois pour passer de la pièce est à la pièce ouest par le mur de refend. C'est à peu près cette valeur qu'on va retrouver au premier étage pour passer de la pièce est à la pièce ouest par le mur de refend.

Cette valeur A/A' ne se reporte pas au second étage où on a voulu des entrées sur un même palier. En revanche il faut deux contre-marches intérieures B pour regagner le niveau du sol de la pièce ouest. Ceci est du à l'exceptionnelle ampleur qu'on a voulu donner à la pièce est du premier étage qui, tout en ayant son sol plus bas a aussi un plafond plus haut que celui de la pièce ouest au même étage. En revanche il a fallu sacrifier le passage dans le mur de refend du second étage pour obtenir un équilibre relatif du service des pièces par l'escalier en vis. On a même du très certainement bouger les niveaux des planchers, au moins de la pièce ouest du second étage, sinon dès le premier étage.

A ce stade de l'observation on voit parfaitement que les deux parties du châteaux est et ouest n'ont pas été construites en même temps et même pas en fonction l'une de l'autre ou pour le moins d'une première ou d'une seconde tour d'escalier en vis. C'est la tour d'escalier en vis qui a été construite pour s'adapter aux niveaux des pièces des deux constructions successives indépendantes mais cela n'a pas suffit car il a fallu aussi installer des contre-marches intérieures dans certaines pièces.

C'est là l'occasion d'utiliser la grande vis du manoir du Lau pour analyser un mécanisme progressif de l'apparition de ces paliers puisqu'ici nous avons la chance d'en avoir les étapes essentielles : c'est presqu'un cas d'école.

Reprenons le déroulement de l'escalier en vis depuis sa liaison avec la base du noyau de la vis, en lien bien sûr avec l'analyse des niveaux ci-dessus, pour plus de clarté.

Passons maintenant au 1° étage

Passons maintenant au 2° étage

Passons maintenant au 3° étage - fin de la vis

En arrivant à ce dernier niveau de la grande vis nous comprenons que nous sommes sur un étage qui a totalement disparu du château actuel et nous n'avons aucune information sur les liaisons internes des seuils des deux portes sur le même palier avec les plancher intérieurs.

Pourquoi redémarrer sur cette question ?
Reprenons la planche des niveaux
et sélectionnons le 3° niveau

Tout simplement parce que nous touchons là des domaines de plus en plus fins qui nous confirment une partie est construite après une partie ouest déjà servie par une escalier en vis hors oeuvre. Comment ?
Si on observe le mouvement des entrées dans les pièces sur la partie ouest on voit que les portes sont régulièrement les unes sous les autres, même le 3° niveau. Mais, si nous nous reportons sur la partie est de la cage d'escalier on voit que les entrées, d'étage en étage depuis le rez-chaussée, réalisent une courbe d'est en ouest assez régulière du bas en haut de la cage d'escalier. C'est donc bien le second escalier qui a été adapté à un service déjà réglé à l'ouest par une tour d'escalier précédente hors oeuvre mais atteignait-elle sa hauteur actuelle. Ce qui devrait m'amener à noircir sur le plan la partie murale ouest de la tour en lien avec la façade ouest. Ce qui serait une erreur car une autre planche d'analyse, plus bas dans la page, montre qu'il a fallu presqu'entièrement détruire la première tour d'escalier pour construire la seconde. Restent les entrées des pièces ouest et leurs liaisons réadaptées aux planchers intérieurs.

En arrivant en haut de cette tour d'escalier les portes d'accès à des pièces d'un étage disparu resserrent et laissent présager une forte diminution d'un mur de refend de seulement 35 cm, probablement poursuivi, ou surélevé pour faire une cloison entre les deux pièces de cet étage, voire pour soutenir les charpentes. Il est possible que ces entrées étaient de biais mais rien n'obligeait à ce dispositif puisque la porte est s'ouvre tout de même à 80 cm de la marche à partir du palier, à l'ouest. C'est bien qu'il y a eu en arrière de ces entrées par la cage d'escalier un dispositif particulier qui a utilisé, ou mis en oeuvre, le mur de refend. Si on suit la progression des plans on a bien une diminution assez importante du mur de refend et une utilisation partielle du mur de refend de l'étage d'en dessous comme des seuils d'entrées dans les pièces est et ouest (A Yviers [Charente] comme à Villemonteix [Creuse] le mur de refend est utilisé comme support du passage pour accéder aux deux pièces de l'étage de combles). Donc nous avons ici des combles à cet étage - compte tenu des supports en corbeaux à l'ouest - mais qui ne sont peut-être pas ceux du 1° petit donjon construit en arrière du mur de refend à l'ouest. Et à l'est nous devrions comprendre qu'il y a eu là aussi un étage de comble plaqué contre le mur de la tour et non pas distant comme à Yviers. Ce qui nous amène vers un étage de combles à pan de bois, à usage de pièces, sous un autre étage de comble sous toit en pavillon charpenté d'arbalétriers faisant chevrons, à la mode du temps.

Donc deux donjons ou peut-être plus prudemment deux bâtiments accolés l'un à l'autre, construits indépendamment l'un de l'autre [il faut en plus tenir compte de la chapelle détruite, sur cette aire de constructions]comme si le mur de refend avait simplement joué le rôle d'un mur mitoyen, par lequel on ne communiquera plus que par la cage d'escalier et non pas par les anciennes entrées directes à travers le mur de refend puisque la construction de ce second bâtiment à l'est en augmentant les niveaux des planchers à l'ouest, entraîne l'obturation de l'ouverture au deuxième étage et une problématique liaison au premier étage.

Ce qui montre que les bâtisseurs, qui ont été chargés de réunir les deux pièces est et ouest dans un même et unique bâtiment par la grande tour d'escalier en vis, sont parvenus à obtenir une relative unité architecturale seulement en jouant tout le temps sur les marches, contre-marches et paliers puis repos, d'étage en étage, en décalant en plus les entrées est vers l'ouest également en montant d'étage en étage. L'unité finale n'étant donnée de l'extérieur que par les étages de combles et par la tour d'escalier triomphante sur
le gros oeuvre : ci-dessous une première évaluation des conséquences de ce chantier

Cette recherche sur l'apparition des paliers au manoir du Lau ne s'arrête pas là. Elle répond à une autre raison technologique, qui se combine à ce que je viens d'exposer. En effet, comme démontré par la planche ci-dessous, ces paliers résultent de nécessités d'un passage d'une vis avec des marches portant noyau moins large qu'un escalier avec des marches de 2,20 m portant noyau pour des largeurs des extrémités des marches constantes à 0,50 m à peu près - hors débords de soutènement de la marche supérieure et hors pénétration dans le mur - pour une hauteur de noyau à peu près constante de 16,5 cm, également hauteur des marches (trois marches auront 13 cm d'épaisseur et d'autres variant entre 15 et 16, 5 sur la dernière volée). Ces marches sont très fines et très longues. Non seulement elles sont très fines mais comme elles sont délardées elles sont encore plus fine sur l'arrière de la marche qui doit soutenir la marche supérieure. Il est évident qu'on a du mal à croire qu'un tel agencement ait pu tenir 500 ans avec une fréquentation quasi journalière de l'escalier aux marches usées, donc avec des charges régulières en plus du poids des marches. Le rapport du noyau à la fixation dans les murs récepteurs des marches est donc la clé de cette solidité et de sa longévité. Sans compter que la question de la provenance de ces pierres très résistantes ne semble pas être locale. Et pourtant le constat est là, il n'y a que très peu de fissures ou d'affaissement de la vis ou des murs supports. Le mur d'échiffre est également extrêmement réduit et adapté à une reconstruction, mais cet aspect technique mérite une exploration beaucoup plus précise pour aborder la question des deux escaliers avec des solutions très astucieuses au manoir du Lau, hélas pas nécessairement bien maîtrisées comme nous allons le voir : voici donc le travail qu'il faut conduire par de nouveaux relevés.

Tout ça doit se régler dans le bâti pré-existant et existant.

Déjà nous comprenons que pour passer d'un escalier à l'autre qu'il ne suffit pas de creuser des saignées dans un mur préexistant pour encastrer des extrémités de marches à partir de leurs superpositions noyau par noyau. Il faut démolir la première tour et la reconstruire degré par degré en élévation qui se fait au gré de la progression de l'enroulement de la vis, qui sert de grue en quelque sorte. A partir d'où cette tour a t-elle été reconstruire ? De nouveaux relevés à des échelles plus grandes et une exploration du matériel lithique dans la cage d'escalier plus précise et plus exhaustive, apporte de nouvelles pistes de recherches ainsi que des réponses fiables pour certaines et plus hypothétiques pour d'autres mais assurément proches des chantiers. Les axes de recherches se resserrent et précisent des questions qui se posaient plus haut.

2° exploration du matériel lithique : ensemble des fragments de marches retrouvés.

Cette nouvelle planche est là pour évaluer - à partir de nouveaux fragments de marches retrouvés dans la descente de l'escalier à la cave, repères A et B sur la coupe profil de l'escalier ci-dessus - les dimensions de la première vis. Déjà nous avons la largeur de la volée droite qui descend à la cave et par-dessus la quelle les marches de la vis devaient passer. Si on ramène le départ de la vis à son lien vertical avec l'aboutissement de la volée droite on déplace l'ancien départ de la vis vers la gauche. On obtient une dimension moyenne des marches de 1, 40 m à 1, 50 m hors noyau pour une largeur maximale de 0,50 m. Ces valeurs se retrouvent par les fragments retrouvés. C'est-à-dire que si on reporte ces valeurs sur l'horloge de la vis actuellement en place nous ne trouvons plus que 19 marches (et un peu plus) par rotation contre 26 actuellement sans compter les interruptions par paliers.

Ces valeurs rapportées aux intervalles réguliers entre les paliers des portes sur la partie ouest de la vis, qui sont approximativement de 3, 80 m, nous donnent la hauteur moyenne entre chaque marche puisqu'une rotation fait 19 marches. Soit une hauteur moyenne des marches de 20 cm, plus ou moins. Ce qui est haut pour des marches, comparées à celles en place de 16, 5 cm. Ce premier résultat doit être révisé par d'autres explorations, mais pas écarté pour l'intelligence e la recherche. Donc une exploration complémentaire, plus bas dans la page va être nécessaire.

L'intervalle entre l'entrée au rez-de-chaussée et le haut de la volée de droite correspond à une demie rotation de la vis en nous amenant sur une position en plan comparable à celle de l'entrée actuelle mais à hauteur du palier actuel de l'accès aux deux-pièces en rez-de-chaussée. Sachant qu'il fallait deux degrés, à peu près, et trois (ou un peu plus) avec le plan incliné de la porte percée dans le mur de refend entre pièces est et ouest, nous retrouvons le nombre de marches qu'il aurait fallu pour un accès à l'entrée par perron. Non seulement nous retrouvons ces valeurs mais en faisant redémarrer la vis au niveau de l'accès à la pièce ouest nous retrouvons aussi la hauteur de la porte d'entrée, puisque j'étais parti de l'axiome que cette porte était le réemploi d'un escalier plus ancien dont les enroulements de la vis auraient fixés la hauteur de la porte : ce qui est vérifié.

Voilà en brouillon d'étude de ces premiers résultats reportés sur papier millimétré.

(Pour le témoignage dans la région d'une entrée par perron par la porte d'une tour d'escalier en vis, se reporter à la page Yviers de ce blog)

La vis s'enroule à l'inverse des aiguilles d'un montre à partir de son départ dans la descente dans la cave, en remontant vers les étages
(plus bas en cours d'étude je vais revenir sur ces dispositions pour créer une étude contradictoire à ce que je trouve ici. Tout simplement pour imiter le discours du philosophe en thèse et antithèse. Nous aurons ainsi une synthèse plus fiable et une plus grande crédibilité d'étude avec des clés pour le lecteur qui aurait d'autres propositions à faire pour enrichir le débat. Mais pour l'instant je reste sur ces bases)

Tout cela fonctionne déjà presque parfaitement bien - reste à savoir comment la vis se terminait, à quelle hauteur et si elle donnait directement dans un comble ou par une porte dans le comble - mais plus on est précis et plus le bâtiment nous renvoie vers de nouvelles incohérences et j'en retiens deux.

La première incohérence à laquelle je me trouve confrontée est celle de la base de l'escalier en vis ; sa position, son positionnement en plan et en élévation. Je la traite en deux paragraphes et relevés d'étude.

1 - si je positionne la base de la vis sur le palier d'entrée je dois considérer que l'enroulement des marches autour de l'axe de la vis se fait sans noyau dans la partie inférieure de la volée tournante qui descend rejoindre la volée droite d'accès à la cave. C'est--à-dire que les noyaux de la vis ne descendent pas en dessous du niveau du palier d'entrée (position du post-it jaune sur le brouillon ci-dessus). Les marches sont uniquement soutenues par le terre-plein maçonné ou sur la roche en place. En revanche le mur d'échiffre, ou la partie en échiffre nécessaire à cette époque, avant l'apparition des escaliers en vis suspendus depuis la base, n'est pas du tout suffisante pour maintenir le départ de l'escalier en vis à marches portant noyaux malgré la partie construite en réserve par-dessus la voûte qui coiffe la volée droite de la cave. Dans ce cas de figure l'avantage c'est que le diamètre de la base qui est de 40 cm environ ne pose aucun problème d'insertion sur le palier bien qu'il soit supérieur de 20 cm environ au diamètre du noyau des marches qui est de 20 cm, soit 10 cm supplémentaire au rayon du noyau de la vis sans toucher à la longueur des marches estimée à 1, 60 par les premiers et seconds relevés du matériel lithique.

2 - Si la base de la vis est descendue au niveau du départ de l'enroulement des degrés en relais de la volée droite qui descend à la cave, il faut trouver le logement pour ces 40 cm de la base et le rapport des marches à la maçonnerie en place de la cage d'escalier s'en trouve changé. Ce positionnement de cette base augmente la longueur des marches d'environ 10 cm et nous passons alors à des marches portant noyau de 1,60 m si nous prenons les mesures à l'axe du noyau. En mesures rectifiées nous sommes à 1,70 par marche noyau compris, soit un diamètre de la cage d'escalier de 3, 40 m. Le montage ci-dessous explique au lecteur quelles sont les incidences de ces mesures pour une reconstitution du premier escalier en vis le plus près possible de qu'il fut peut-être.

j'ai pris la base retrouvée dans la cave comme étant celle de l'ancien escalier en vis. Non seulement sa sculpture semble antérieure à celle de la nouvelle base de la nouvelle vis, et en plus elle présente une large encoche sur une de ses faces qui orientent vers un emploi accolé en angle d'un mur, ce qui est le cas au manoir du Lau mais qui n'est pas si simple à résoudre car il manque encore des données. En plus, oon peut toujours contester l'emploi de cette base comme étant celle du départ d'un premeir escalier.

Ce travail de réflexion sur les dimensions de la cage d'escalier et de ses rapports à l'enroulement de la vis nous entraîne vers des recherches de plan et de solutions pour le rapport du départ des degrés à la base de la vis. Car, en effet j'ai anticipé cette recherche en fonction de la position que pourrait prendre la base de la vis à la jonction entre la volée droite et le départ de la montée tournante depuis la cave, comme si l'installation de cette vis ne pouvant pas déborder dans l'espace utile de l'escalier devait projeter dans le bâti l'édification du noyau de la vis au lieu de se trouver en limite de l'élévation actuelle de l'angle.

Pour cela il faut en revenir au plan et aux deux seules constantes qui nous permettent actuellement de réfléchir sur l'ampleur en plan de la cage de ce premier escalier : à savoir l'angle formé par les murs intérieurs ouest et nord de la cage d'escalier. Reprenons l'analyse du plan.

L'état actuel du plan de la grande vis est la figure 3 qui nous permet, en y superposant les études de dimensions précédentes, l'ampleur de la première vis. Le rapport noyaux des deux vis sont totalement cohérents avec le noyau de la grande vis actuellement en place et l'angle évalué de la position du départ du noyau d'un premier escalier en vis avec des marches de 1, 60 m. Il est alors tout à fait clair qu'en amenant la longueur des marches de 1, 60 m à 2, 10, d'axe en axe, qu'on a déplacé les noyaux de 50 cm var la droite (est) et que la cage d'escalier vers l'est a été impactée de ce report de 50 cm ajouté des 50 cm d'agrandissement des marches. Donc il y a eu un déplacement de un mètre (1 m) des dimensions de la cage d'escalier vers l'est. Il y a eu en plus 50 cm pris sur le rayon de la vis au sud, ce qui fait que nous retrouvons en plan un fragment du premier mur sud de la cage d'escalier. Au nord le mur de refend a été progressivement impacté de 50 cm - moins une petite mais importante projection au sud de 10 à 20 cm du noyau de la nouvelle vis - au fur et à mesure que l'agrandissement du nouveau diamètre de la vis gagnait vers le nouveau bâti lorsqu'on a établi la liaison entre la tour qui existait déjà à l'ouest - avec son premier escalier en vis - et les grandes salles construites à l'est et qui vont absorber la chapelle sans maintenir les niveaux verticaux : il ne reste que le mur est du bâtiment et la position de la fenêtre en lancette pour établir cette évaluation mais elle a une valeur archéologique décisive quand au remaniement ouest des bâtiments qu'on va relier au petit donjon est.

Et c'est là que la seconde incohérence apparaît et que je vais également diviser non pas en deux temps mais en trois temps.

1 La première observation en plan nous montre une volée droite élargie à l'ouest dans des proportions utiles à la rotation de la première vis. Cette dimension ne bougera pas lorsqu'on construira le second escalier en vis, puisqu'on déplacera le nouveau noyau de la vis à l'est. C'est aussi probablement lorsqu'on a construit le premier escalier en vis qu'on a ménagé une niche contre l'ancien mur sud-est du petit donjon qui deviendra le mur de refend du bâtiment une fois ses proportions définitives acquises.

2 Cette niche pouvant être le résultat, récupéré en niche fonctionnelle avec feuillure d'huisserie, de la construction du palier d'entrée à la cage d'escalier qui a fait le lien entre l'échiffre en terre plein et l'échiffre construit au départ de l'enroulement vers les étages, par-dessus la voûte qui elle aussi a été construite pour couvrir la volée droite. On voit que cette voûte n'a pas été construite en même temps que le percement de la volée droite car son articulation au mur ne se fait pas par un arc formeret qu'il eut été logique de construire lorsqu'on était dans le plein oeuvre du percement. Au contraire on a "bricolé" un lourd linteau support d'une maçonnerie non appareillée en arc de décharge. Ce qui fait que ce lourd linteau monolithe, non dégagé des poussées du gros oeuvre qu'il était censé supporter, a fini par casser. Donc le remaniement de la volée droite par couvrement d'une voûte en berceau est établi mais pas nécessairement pour le départ du premier ou du second escalier. Voûte qui, une fois de plus, sert de mur d'échiffre au départ de la vis vers les étages.

3 - En construisant la première tour d'escalier - et à plus forte raison la seconde tour - on est allé mordre sur les limites d'une huisserie. à l'ouest. Cette huisserie - reprise en fenêtre moderne - est très ancienne. Elle est comparable par ses moulures à la porte bouchée en angle sud-est de la tour et de la façade sud. Ce qui nous amène à entrer dans le rapport de ces tours d'escalier avec la façade et ses entrées les plus adjacentes.

La porte ci-dessus est toutefois sans larmier, contrairement à la fenêtre ci-dessous.

Dans le groupe de mes recherches sur les châteaux de la Creuse on peut également signaler les décors peints intérieurs du château de Villemonteix, des colorations monochromes ocre jaune sur enduits brillants de la tour Zizim à Bourganeuf, en Charente ceux du château de Chasseneuil -Marcillac-le-Cerf qui reprennent les schémas décoratifs intérieurs de la période romane avec de faux appareils réguliers tracés de doubles traits à l'ocre rouge, publiés par Bruno Sépulchre dans son volumineux inventaire des châteaux, logis et demeures anciennes de Charente, 2005, p.220.

En rez-de-chaussée un ornement intérieur des sommiers de l'arc segmentaire appareillé de couvrement d'un grand ébrasement de baie par de grosses consoles sculptées en écus récepteurs d'armoiries peintes pose un certain nombre de questions sur la fonction de cet ébrasement. En effet dans les petits châteaux de la fin du Moyen Âge les baies sont très rarement ornées intérieurement par des sculptures en rondes bosses. Elles suivent généralement en ce sens la tradition ornementale des siècles antérieurs comme le souligne Philippe Chapu "Les ouvertures, portes et fenêtres, sont rarement soulignées intérieurement par une décoration sculptée. C'est vers l'extérieur que se trouvent au XII° et au XIII° siècle les colonnettes qui les encadrent et supportent parfois un arc...Quelques exceptions cependant : les bancs de pierre qui, à partir du XIII° siècle, s'encastrent dans les embrasures...." [P.Chapu, "Le décor intérieur du château au Moyen Âge". Dans, Le château en France, 1986 op.cit., p.169]. Même pour un bâtiment spécialement construit en 1480 à Bois-Lamy (Creuse) pour la captivité du Prince Zizim, co-héritier du trône de Constantinople, le décor de baie en ronde bosse se situe à l'extérieur. Comme ce mur au Manoir du Lau a été reconstruit, l'intérieur de cet ébrasement est-il original à la grande fenêtre à traverses et meneau très ornée extérieurement de baguettes d'ébrasements et couverte d'un larmier profilé en pseudo bec de corbin dont il faut fixer la mise en place au plus tôt à l'extrême fin du XV° siècle et plus probablement dans les premières décennies du XVI° siècle ?
Des décors peints sur les murs - non liés à des programmes sculptés mais pouvant l'être en extension à des baies et à des cheminées - ont existé dans des salles basses à valeurs de pièces chauffées très mal éclairées et conservant donc de réelles attaches aux rez-de-chaussées socles de tout le XV° siècle. Ce sont essentiellement des décors géométriques peints avec divers tonalités d'ocre (rouge, jaune, noir) comme au Chiroux où on fait encore le choix d'un escalier en vis en oeuvre autour de 1500 mais avec une entrée au rez-de-chaussée tout en conservant à la plus petite des deux pièces une valeur de cave à-peine desservie par la cage de l'escalier en vis.
(encore un exemple qui témoigne de cette arborescence des mutations des donjons, maisons tours et autres petits bâtiments à fonctions plus résidentielles que guerrières, des petits châteaux de la fin de la Guerre de Cent Ans, de la fin du XIV° siècle à la moitié du XV° siècle)

Mais les observations que permet cette baie au rez-de-chaussée, la seule ancienne à ce niveau sur l'aile ouest, ne s'arrête pas là puisque l'analyse peut-être relancée par un nouveau dessin de relevé qui permet peut-être de confirmer ces premières conclusions ou d'ouvrir un nouveau débat sur l'originalité d'une porte en lieu et place de la fenêtre à traverses et meneau qui fut aménagée en limite de la tour d'escalier, position peut orthodoxe pour une fenêtre, à plus forte raison si la datation par les ornements extérieurs renvoie la construction de cette fenêtre dans le XVI° siècle, c'est-à-dire au moins après le chantier de la première tour d'escalier.

(Dans les Alpes-de-Hautes Provence, à Château Arnoult, l'agrandissement de la tour d'escalier n'avait pas touché les fenêtres antérieures. Il y avait simplement eu une adaptation du plan de la nouvelle cage d'escalier projetée en avant par un plan polygonal pour ne pas empiéter sur les ébrasements des fenêtres des étages - voir la page Yviers ou la page Archéologie médiévale 2, sur ce blog).

De part et d'autre de cet escalier les ouvertures se précipitent contre la tour jusqu'à ne plus trouver d'écart entre la tour et les baies. Si on le comprend parfaitement en angle sud-est puisque ce rapprochement des entrées est dû à un agrandissement de la première tour d'escalier vers l'est, elle se comprend beaucoup moins vers l'ouest quand bien même, comme sur mon étude en plan? j'aurais diminué l'épaisseur des murs de la première tour d'escalier, tout en conservant le périmètre intérieur après élargissement de la volée droite, avec une modification en tour circulaire d'angle d'un premier bâtiment, comme c'est souvent le cas sur les tours d'escaliers construites en angles des massifs carrés ou rectangulaires. Par ailleurs les murs de la façade sud-ouest et le départ du mur de l'escalier ne sont pas liés. La tour vient se positionner contre le mur de façade. C'est là une première indication que la tour a été construite, au moins dans son second état, contre la façade et donc en limité d'une baie déjà existante. Mais cette baie dont la modénature nous interdit de descendre trop en-dessous de 1500 est-elle une première baie ou le second état d'un percement, d'une ouverture en rez-de-chaussée de la tour primitive puisqu'on ne repère aucun accès primitif à ce niveau qui était généralement aveugle, quasi aveugle, en liaison seulement avec l'étage par un escalier ou ouvert directement sur la cour, comme un niveau de remise ? Ces amalgames autour de la tour d'escalier que ce soit en premier ou en second état, en plus de la voûte ajoutée sur une volée droite, peuvent amener à un premier état de cave voûtée, construite à l'intérieur d'un bâtiment reconstruit au moins en façade sud, comme on le voit très nettement par les différences d'appareils, avec un rehaut des niveaux des sols intérieurs sur voûte et donc des entrées conservées et d'autres créées avec la voûte dont un accès à la cave par une volée droite prenant naissance directement dans la cour du périmètre fortifié, à proximité d'un accès au rez-de-chaussée socle ou remise d'un petit bâtiment à base talutée à valeur de donjon. A ceci j'ajoute que l'absence de cheminée en rez-de-chaussée ainsi qu'aux étages nous renvoie bien à une génération de bâtiments très différente de celle qui a amené l'aménagement de grandes fenêtres à traverses et meneaux en rez-de-chaussée. En effet une datation antérieurs à la fin de la Guerre de Cent Ans des premiers état des constructions d'un périmètre seigneurial ecclésiastique ou laïc sur ce site, semble désormais assez certaine puisque nous trouvons là, en marge des maisons-tours et donjons rectangulaires ou ronds à accès à l'étage une autre famille de bâtiment très anciens dont l'accès au rez-de-chaussée était direct et positionné sous l'accès à l'étage par passerelle ou petit pont-levis, à partir de construction en bois à l'intérieur du périmètre fortifié (Malval, Montaigut-Le-Blanc, deux exemples de mon étude sur les châteaux de la Creuse).

Donc on fait bien le constat que la construction in fine de ce bâtiment rejoint déjà - alors que nous en sommes à la moitié de l'étude - les standards de l'évolution du donjon résidentiel du petit château de guerre et que cette évolution s'inscrit bien en première conséquence de l'évolution des systèmes de liaisons et des changements de fonctions des pièces dévolues aux aspects résidentiels du château.

Nous pouvons maintenant envisager d'aller plus loin après avoir proposé une première approche de reconstitution de la première tour d'escalier, au moins dans ses parties basses jusqu'au premier ou second étage.
Passons à la proposition de reconstitution de cette première tour d'escalier, dont nous avons déjà défini le plan et l'accès par perron qui, en plus renverra la construction de salle basse adjacente à une pièce au niveau plus que celle de l'ouest, retrouvant encore ici des schéma de structures des rapports d'étages entre eux comme on vient de le voir avec l'exemple du Chiroux où une des deux salles sert de cave à l'autre.

Les bases des escaliers en vis donnent souvent lieu à des solutions originales car ces blocs sont généralement conçus comme des sculptures autonomes qui peuvent nous laisser croire à un unique soucis d'ornement, d'enrichissement, alors que ces bases ont évidemment une fonction de maintien, voire d'élargissement de la base pour distribuer les pressions du poids de la vis en empilement des noyaux, dans le sol ou socle récepteur (les bases des colonnes des ordres antiques, issus de l'architecture de bois, ne fonctionnent pas différemment). Donc il ne faut peut-être pas, ou il faut le faire, chercher à les mettre spontanément en lien avec des embellissements de l'accès par l'escalier en vis, mais avec le départ réel de l'enroulement de la vis soutenue par la base et les solutions trouvées pour passer d'une section large à une section plus étroite, d'un plan multiple à un plan circulaire régulier.

En plus de la seconde solution adoptée pour le départ de la grande-vis qu'on voit actuellement au manoir du Lau, je produis ci-contre la solution du château du Théret (château de la Creuse) qui intègre des départs de marches. Au Théret, construit en bordure de croupe, il y avait une cave sous le rez-de-chaussée aménagée dans la compensation des niveaux de terrain, comme dans le cas des cryptes en quelque sorte. Normalement cette cave, vers 1480 (date évaluée de construction par comparaison avec un autre bâtiment daté sur la région) aurait dû être en lien avec une volée droite qui serait descendue à cette cave, ou pour le moins par un escalier en lien direct avec la grande vis. Ors il n'e subsiste aucune trace au profit de ce départ très soigné et ornemental de la vis, comme si le motif ornemental servait effectivement le décor de l'entrée dans le bâtiment. On retrouve ces bases en entrées sur des escaliers qui sont en lien avec une travée droite. En revanche je ne les aient jamais rencontrées dans le cas d'escaliers en vis continue qui servent le bâtiment de fond en comble même lorsqu'il y a un ou deux étages de caves hors sol en rez-de-chaussée socle quasi aveugle, sous un étage d'accès au bâtiments par pont levis à flèche, comme c'est le cas dans certains donjons de la première moitié du XV° siècle jusque vers 1470 (admettons), qu'il y ait un autre accès direct prévu à la cave (Montaigut le Blanc , Malval) ou qu'il n'y en ait pas (Chamborand).

La vis du Théret utilise un mur plein en échiffre comme à peu près tous les bâtiments où la vis démarre dans l'entrée au rez-de-chaussée. Pour exemple en relevé archéologique je vous propose un autre de mes relevés sur les châteaux de la Creuse, c'est un donjon à pignons dont la construction pourrait se situer vers la fin du XV° siècle : le château de Montlebeau

Avec le départ de l'actuelle grande vis du manoir du Lau nous avons un autre cas de figure utile pour l'approche du
départ du premier état de la vis

Comment fonctionnent les marches qui ne sont pas liées à la base de la vis ?
Suivent-elles l'enroulement normal et régulier fixé par le noyau et leurs dimensions sont-elles fixes alors qu'elles doivent compenser les différences successives de sections de la réduction progressive de la base si tel est le cas comme dans le cas qui nous intéresse.
En revenant sur les liaisons chaotique de l'ancienne volée droite au départ du nouvel escalier en vis

nous pouvons repartir sur une nouvelle exploration du matériel lithique
et tout d'abord essayer de replacer la base retrouvée, entre la volée droite et la volée courbe qui monte à l'ancienne entrée par Perron, dans sa relation avec la nouvelle organisation du départ du second escalier en vis

Nous voyons que pour assurer la transition entre l'enroulement de la vis et la volée droite par l'intermédiaire de la base qu'il faut : soit une marche plus large à la réception de la base, soit un intermédiaire (gros noyau ou bloc arrondis sous la base, contre lequel les marches tournantes viendront se caler avant qu'elles récupèrent la verticalité de la face opposée du noyau), soit un enroulement autour de la base qui va bien sûr masquer presque la moitié des moulures de cette base avant de récupérer la verticalité du noyau de la vis sur la face opposée à la volée droite.

Ensuite se pose la question du niveau auquel on a posé cette base. Là encore les possibilités sont multiples d'autant plus que nous n'avons pas le bloc qui faisait transition entre le diamètre de la base et celui du noyau des marches.

Une nouvelle exploration du matériel lithique peut-elle nous aider ?

Que voit-on si nous ramenons les fragments de marches relevés sur des projections en 1,60 m des marches ?

Aucune de ces marches ne portent un noyau. Donc elles sont accolées à une organisation en terre plein, sauf peut-être une.

Deux fragments se complètent parfaitement sur une longueur de 1,60 m : c'est l'addition des fragments 1 et 2 qui sont relevés au départ de l'angle tournant en relais de la volée droite. Reporté en plan la partie la plus proche du noyau n'est pas encore intégrée dans la volée tournante alors que la partie extérieure appartient déjà à une amorce de rotation de la vis. Donc l'assemblage de ces deux morceaux de marches nous restituent le départ de la volée tournante avec un partie assez large du côté de l'enroulement de l'escalier.

Le fragment 3 s'intègre totalement dans une marche de 1,60 m avec une extrémité côté noyau de 10 cm, soit une liaison normale juxtaposée à un noyau de 20 cm. Donc cette marche posée sur un terre plein peut être associée à un escalier tournant qui aurait un noyau ou un mur en noyau, sans lien avec la marche, pouvant varier de 20 cm à 40 cm.

Le fragment 5 peut lui aussi s'intégrer dans l'enroulement d'un escalier à marche ne portant pas noyau, puisque la dimension la plus faible de 16 cm appartient à cette variante possible d'un mur noyau de 20 à 40 cm.

Le fragment 4 pourrait sembler pour sa part totalement étranger à cette logique puisque la projection nous donne un noyau à 0 cm pour une extrémité de marche large de 40 cm pour une longueur qui serait de 1,25 m. Toutefois, si cette marche est projetée à partir de l'axe d'un noyau qui aurait le rayon de la base, soit 20 cm, nous trouvons une valeur de lien d'environ 7 cm au départ de la marche apparente alors que les marches 3 et 5 montrent un lien compris entre 10 et 16 cm. Sur un terre plein une variation de lien au mur noyau, ou l'empilement des marches ne dépend pas stricto census de l'empilement des noyaux, puisque les marches sont indépendantes de ce noyau, un tel ajustement est totalement plausible puisqu'en ajoutant à ce fragment 4 un autre fragment de marche on arrive de toute façon à une dimension totale depuis l'axe du noyau au bord extérieur de 48 cm à la même longueur de 1, 60 m. Mais, si on n'écarte pas ce fragment 4 de la logique du départ de l'escalier en vis à partir de la cave, nous devons admettre qu'effectivement ces marches étaient en lien avec un noyau constitué d'un mur maçonné tournant et support de la base sculptée de 40 cm de diamètre, au moins jusqu'aux deux derniers degrés avant le palier d'entrée, lui aussi sur terre plein.

Pourquoi les deux derniers degrés ? Tout simplement pour respecter la taille de la base qui montre qu'elle était accolée à un angle et que la majeure partie de son périmètre était apparent ou dégagé de la rotation des marches. Seul un lien avec les deux derniers degrés (ou entre deux et trois) permettent cette disposition sachant qu'obligatoirement la marche qui va faire redémarrer l'escalier vers les étages devra au minimum porter le noyau de départ de la vis, départ de la vis qui sera la marche apparente après la porte d'entrée à la pièce du rez-de-chaussée ou la marche qui sera en bout de pallier, support de cette première marche de départ dans les étages ? Puis les premières autres marches démarreront à leur tour portées par la voûte qui couvre la volée droite, à fonction de mur déchiffre des premiers degrés vers les étages.

Obligatoirement il y a là un décalage de lien entre la montée des marches sur un noyau de 40 cm sous la base et un noyau de 20 cm sur la base. C'est pour cette transition qu'il faut faire un choix et c'est peut-être aussi là que les variations de lien aux noyaux, entre 10, 16 et 7 cm, trouvent une explication.

On peut donc considérer que ces fragments appartiennent au départ de la rotation du premier escalier en vis et que cette rotation sur terre plein en échiffre n'était pas liée à un noyau mais tournait autour d'une maçonnerie en angle tournant créant des écarts de liens pouvant varier tout en conservant une dimension régulière des marches de 1,60 de l'axe du noyau pour des extrémités larges de 48 cm. Ce qui nous montre aussi que ces dimensions se régularisent sur le mode des marches qui vont dans les étages et non pas sur celui de la volée droite; ceci pouvant être une nouvelle confirmation d'un premier escalier à volée droite récupéré par une volée tournante.

En conséquence ont peut risquer cette reconstitution du premier escalier en vis sans prendre de très grands risques. Toutefois, en reconstitution on peut difficilement reporter ces écarts de liaisons au noyau d'autant plus que les épaisseurs des traits de dessin tracés à la plume rotring en lien avec le noyau ne sont pas aussi rigoureux que si cette reconstitution était faite avec un logiciel qui de toute façon imposerait d'autres contraintes et d'autres écarts et donc qui ne serait pas plus juste. La solution miracle serait-elle dans un agrandissement en taille réelle du dessin comme faisaient les constructeurs de cathédrales quand ils gravaient au sol les dessins des rosaces ?

Pour un travail sur planche à dessin, les conventions de dessin sont donc nécessaires. Ceux qui voudront des ajustements plus à leur fantaisie pourront sans peine s'adonner à cet exercice qui n'apportera de toute façon pas grand chose de plus à l'approche archéologique.

Y a t-il des paramètres à ajouter pour approcher encore de plus près ce premier escalier en vis ?

On peut encore élargir la réflexion en remettant en question la liaison de la volée droite au départ de la vis, car c'est ici que va apparaître l'essentiel des incohérences qu'il va falloir traiter pour comprendre l'aménagement de la voûte sur la volée droite.

Je vous entraîne alors vers un autre château pour lequel on a projeté la tour d'escalier en avant pour l'agrandir. Cette projection a eu pour effet de dégager l'escalier du gros oeuvre, de construire une tour qui aurait obstrué les fenêtres latérales aux étages si on avait pris le soin d'aménager ce nouvel escalier dans une tour polygonal dont les pans en lien avec la façade n'avaient pas été obliques vers le cœur de l'escalier. Pour faire comprendre ce que je veux faire comprendre maintenant avant d'aller directement à la reconstitution, ce serait bien de vous renvoyer à la fin de ma page Archéologie N°2 sur ce blog mais c'est encore mieux si je dégage ici cet aspect technique, j'ouvre donc un sous chapitre dans ce chapitre de l'approche de la reconstitution de la première tour d'escalier

Le gros noyau, sans base, qui vient de la cave est réduit à l'entrée où commence la moulure ornementale et la réduction des noyaux des marches vers les étages.

Il n'y a pas de palier en entrée. C'est la découpe d'un bloc qui vient se superposer à la marche avant d'atteindre le niveau du seuil.

Départ depuis la cave

Cet ensemble de figure pour montrer que le lien des caves aux départs des escaliers en vis sont différents et on une incidence déterminante non seulement sur l'organisation du départ de la vis mais également sur le montage lui-même de la vis et de sa liaison avec les différentes entrées de la cage d'escalier. A Arnoux-Saint-Auban il n'y a qu'une seule entrée par étage et le noyau de la vis est à face de ces entrées comme on le voit avec l'entrée et comme on le voit ci-dessous au premier étage et

ci-dessous au second étage

et à chaque fois il n'y a pas de palier constitué mais des découpes de marches et des collages de blocs aux marches qui forment un agrandissement des pas de porte : le déroulement de la vis n'est jamais interrompu, tous les niveaux de l'escalier sont portés par le noyau.

Dans d'autres châteaux l'escalier en vis hors oeuvre sert le bâtiment de fond en comble. C'est le cas des bâtiments encore dépendant des services en oeuvre des escaliers comme par l'exemple si précieux de ces deux châteaux de la Creuse : de Chamborand à Montaigut le Blanc

avec des caves hors sol, d'un (Montaigut-le-Blanc) ou de deux étages (Chamborand), mais les entrées au bâtiment, contrairement à Château Arnoux Saint-Auban, ne se font pas par une porte à la base de l'escalier, mais par l'étage où on accède par un petit-pont-levis à flèches (ces ponts levis à flèches qui apparaissent au Louvre à la fin du XIV° siècle). De là on a un passage qui va directement dans la pièce correspondant à l'entrée par pont-levis, ou on a un lien par un passage en angle droit vers la cage d'escalier, à partir du passage d'entrée, puis encore deux entrées dans chaque pièce à tous les étages.

En plans voilà ce que cela donne

Chamborand

Ce qui est intéressant à constater pour ces liens des bases des escaliers avec les ou la cave en socle non enterré, c'est que lorsque l'escalier est en oeuvre qu'il n'y a pas de problème pour le service des deux caves de part et d'autre du mur de refend (Chamborand), alors que lorsque l'escalier passe hors oeuvre la cage d'escalier ne sert plus qu'une seule des deux pièces en cave. Car en principe, pour les bâtiments construits d'un seul jet avec des caves hors sol le mur de refend démarre à la base du bâtiment on constituant les deux pièces canoniques qu'on retrouve aux étages.

Lorsque les pièces hors sols sont récupérées en pièces habitables au rez-de-chaussée les volées droites qui descendent à la cave apparaissent, d'abord dans le mur de refend comme à La Chezotte ou à Villemonteix qui récupère peut être un état plus ancien d'un donjon à une seule pièce par étage, mais dont les aménagements successifs des deux escaliers qui descendent à la cave sont en lien avec l'agrandissement, donc avec la projection du premier bâtiment en donjon résidentiel carré de la seconde moitié du XV° siècle, voir du XVI° siècle si on considère que son nombre d'étages est une conséquence du premier donjon carré.

Avec Villemonteix apparaît, - en marge d'une volée droite logée dans le mur de refend comme à la chezotte et prenant naissance dans un passage qui traverse le mur de refend - une volée droite qui prend naissance dans une des pièces et qui traverse la cave enterrée et voûtée construite sur un seul côté du bâtiment.

Dispositif qui s'articule avec celui de châteaux de la génération des petits bâtiments à un seul étage du XVI° siècle comme au Mazeau

ou à Lizières où l'escalier longe d'abord le mur de refend pour le traverser

Dans le cas des châteaux à vestibule la volée droite qui descend dans la cave peut prendre naissance dans le vestibule comme au château du Val

cet exposé pour revenir une fois de plus sur les aspects bourgeonnants de cette évolution des donjons qui se retrouvent cependant dans une famille commune. Les théories d'évolutions linéaires, si elles ont des aspects réels peuvent aussi parfois surprendre. J'en donne pour exemple les deux tours construites en Creuse (province de La Marche, sur ordre de Pierre d'Aubusson Grand Maître des Chevaliers de Rhodes) pour la captivité du prince Zizim à partir de 1479/80.

La première des ces tours c'est Bois-Lamy dont le parti architectural est encore très dépendant des donjons de la première moitié du XV° siècle, mais il y avait aussi des raison stratégiques de bâtisseurs dans un cadre marécageux et de ravins;

On voit un petit bâtiment, une petite tour ronde construite dans un marécage (réseau aquatique ordonné à partir d'un donjon restangulaire par des courtines. L'une des ces courtines est en lien avec le donjon par une passerelle (comme on va le retrouver au manoir du lau). On accès au donjon par un pont levis qui a un système de levage particulier car, contrairement aux pont levis à flèches, celui-ci a une sorte de "pipe" aménagée dans le plein du mur au-dessus de la porte, qui est le passage de la corde ou de la chaîne qui va servir à actionner la passerelle. De là on entre dans un passage qui aboutit à une grande et unique pièce voûtée de nervures, avec une cheminée et coussièges (l'expérience est assez fantastique. Vous rafraîchissez très légèrement les murs, vous faites du feu dans la cehminée ou vous installez quelque coussins et vous êtes absolument dans les conditions de détentions du Prince). Dans le passage, à droite, il y a un court accès à un escalier en vis en oeuvre qui monte à l'étage puis au comble, l'escalier en vis pierre en oeuvre étant relayé par des degrés en bois qui s'enroulent autour d'une noyau en bois. Le lien entre la cave voûtée en calotte et le premier étage se fait uniquement par un oculus zénithal de la cave. Nous avons donc un système déjà ancien sinon archaïque pour une construction neuve autour de 1480.

Pendant qu'on installe la captivité du Prince dans ce petit bâtiment - qui n'est pas un prison puisqu'on sait par les poèmes que Zizim écrivit à Bois-Lamy qu'il avait toute liberté de faire des promenades à cheval et de chasser pour se divertir - on construit une autre tour beaucoup plus importante, toujours au nord-ouest de la province de la Marche, mais non plus dans un site sauvage et marécageux mais dans un ville qui se trouve être Capitale de Langue d'Auvergne : Bourganeuf actuellement au nord-ouest du département de la Creuse.

Si le passage de la tour sur courtine en lien avec l'imposant château qui complète le dispositif de captivité du précieux prince est conservé, l'ampleur du bâtiment est tout autre. Je reviendrai un peu plus loin sur cette tour, mais pour l'instant ne perdant pas de vue l'objectif mon exposé je veux vous présenter la base de l'escalier en vis en oeuvre de cette tour. Bien qu'en re-de-chaussée sur la cour du château, nn accédait à la tour par une porte à passerelle au dispositif de levage exactement identique à celui de Bois-Lamy. Cette passerelle enjambait un fossé sec qui rejoignait le talus en contre terrain qui bordait la tour en belvédère que un étang.

Nous avons ici un témoignage précieux des changements d'habitude de construire au début du quatrième quart du XV° siècle pour une architecture princière. Il est par ailleurs fort possible que ce choix de tours pour la captivité d'un prince de Constantinople ait été motivée par les habitudes de la cour de Méhémet II, le père de Zizim et de Bajazet, puisque dans les jardins du palais il y avait comme ça de très grandes tours réservées aux loisirs (cf.

Pour l'étude du Manoir du Lau je voulais amener cet aspect scientifique de la question de l'apparition de liaison des caves avec la base de l'escalier en vis par une volée droite. Mais ici nous sommes tout de même dans le "en oeuvre". Qu'en est-il lorsqu'on passe "hors oeuvre". La question est mal éclaircie et dans mon inventaire l'approche archéologique n'est pas encore suffisamment engagée. Je peux toutefois montrer cet exemple du château de Saint-Maixant mais ici la tour hors oeuvre a été rapportée - l'escalier en vis en oeuvre était sur l'autre façade et l'étude archéologique n'a pas clarifié la liaison avec les parties basses du bâtiment puisqu'actuellement il y a deux accès alors que théoriquement il ne peut y en avoir qu'un seul vu l'étroitesse de la cage d'escalier. En revanche nous avons les liens de la tours d'escalier hors oeuvre avec les pièces basses et une cave voûtée récupérée en avant du bâtiment par une petite volée droite mais qui n'est pas en lien avec l'escalier en vis. C'est-à-dire que le mur de refend n'a pas été exploité pour créer une troisième entrée (comme à La Chezotte) en plus des deux entrées dans chaque pièce du rez-de-chaussée vu que le plan était préexistant (avec son mur de refend) à la distribution des pièces par la nouvelle tour d'escalier dont l'accès à la plus grande pièce (pièce nord) ne se fait que par une difficile adaptation des premiers degrés de la volée tournante par une petite volée droite qui redescend dans la pièce ou débouche à son tour la volée droite de liaison à la cave qui traverse le mur nord de la façade par une autre volée tournante en retour vers la cave hors oeuvre du donjon, qui a pu être une citerne dans un état antérieur.

Toutefois j'ai repéré plusieurs exemples d'entrées de tours d'escalier en lien par le noyau avec la volée droite frontale qui descend directement à la cave comme au château du Maine-Giraud en Charente mais l'étude archéologique n'étant pas encore faite je ne peux montrer que cette photo.

Pour préciser ces dynamiques de plans et d'élévations je renvoie bien sûr le lecteur de cette page à une autre page de ce blog, bien qu'elle soit toujours en cours de rédaction car je travaille en tiroir sur plusieurs recherches à la fois de façon à mieux cerner les aspects archéologiques et avancer prudemment dans la dynamique de cette famille architecturale que je mets progressivement à jour, en plus des liens avec les études que je cite en bibliographie:

https://coureur2.blogspot.fr/2018/04/yvierscharente-archeologie-medievale.html

(Je précise ici que les sociétés qui ont piraté cette page d'Yviers, et d'autres de mon blog, sont tout à fait étrangères aux informations que je veux livrer par mes relevés archéologiques, dessins d'études, photos, rédactions de textes et commentaires. C'est purement du piratage dont le but est uniquement de nuire à ces recherches, d'intoxiquer les liens avec mes articles tout en profitant de l'audience de ces pages, car ces sociétés ne donnent aucun lien pour entrer en contact avec elles et donc pour les poursuivre. J'ai demandé maintes fois à Google de supprimer tout ces annonceurs et annonces qui pillent et détournent mon travail de recherche mais sans aucun résultat)

Et que remarque t-on tout comme à la tour de Bourganeuf l'entrée à la tour est frontale, contrairement aux autres entrées qui sont généralement latérales lorsque le bâtiment n'a pas été remanié. En effet une entrée frontale sur une tour d'escalier en vis hors oeuvre signe généralement un remaniement.

Quoiqu'il en soit le Manoir du Lau présente les deux caractères : une volée droite en lien avec le départ d'un escalier en vis, pour rejoindre la cave, et un remaniement de la tour, et bien sûr un escalier en vis hors-oeuvre en relais de la volée droite pour monter dans les étages, mais qui démarre non pas au niveau du sol mais bien en dessous. Serions-nous alors face à une tour d'escalier dont l'entrée aurait été de face et non pas de côté par perrons, comme premièrement calculée en fonction des paramètres disponibles, et cette hypothèse serait-elle la seule envidageable ? Serions nous encore, en remettant tout en question, face à un escalier en vis hors oeuvre qui serait parti, tout comme à Château Arnoux-Saint-Auban, depuis l'entrée de la cave en sous-sol ?

J'ajoute à ce panorama en outil scientifique l'exemple du départ de la vis du logis de l'abbaye de

Fontmorigny, qui est une abbaye cistercienne dans le département du Cher.

Ici il n'y a pas de lien avec un escalier descendant en cave bien que le logement soit à partir d'un niveau élevé au-dessus du sol de sept marches. En revanche il y a une niche maçonnée dans le mur d'échiffre et la base est sensiblement la même que celle retrouvée au manoir du Lau. On voit bien les marches sans noyau ajustées à la base de la vis et le corps de moulures de chaque pièce du noyau continue sous les liens avec les marches, ce qui donne un effet d'accompagnement des blocs. Il faut quatre marches pour faire la hauteur totale de la base. Le départ des marches portant noyau n'intervient qu'à la cinquième marche et la première entrée dans la pièce la plus basse est au niveau de la septième marche et l'autre pièce de ce premier niveau est à la huitième marche. L'entrée dans la tour au rez-de-chaussée de plein pied est l'axe de la photo.

Ainsi, puisque de nouvelles hypothèses viennent d'apparaître, dans un soucis d'objectivité scientifique je propose de présenter au lecteurs trois autres possibilités pour avancer plus objectivement vers une confirmation ou une remise en question de ma première hypothèse d'accès par perron.

Bas de page en cours de contrôle pour précisions des études archéologiques et réajustements

avant reconstitution du premier escalier en vis

(réflexion en cours)

Recherche d'hypothèse n°1

Le parti-pris de cette

recherche d'hypothèse n°1

différente de celle énoncée plus haut, est une récupération de la volée droite depuis son niveau avec le sol extérieur avec lequel elle était en lien. En admettant un espace d'incertitude des hauteurs à la base des deux tours successives que les travaux de modification du bâtiment et surtout de la tour ont pu modifier -car il a fallu quasiment détruire la première tour au moins au niveau de sa liaison avec la volée droite - ou que de nouveaux travaux de terrassement autour du bâtiment aient été responsables de variations du niveau du sol extérieur, que voit-on ?

1 - que la volée droite vient pratiquement butter contre le périmètre intérieur de la cage d'escalier, dépassant largement le noyau de la vis avec laquelle elle aurait censée avoir été mise en lien. Mais admettons que cela soit possible vu qu'il n'y a pas encore d'inventaire archéologique suffisamment important pour travailler sur des pourcentages de probabilités.

2 - le terre-plein à l'entrée de la cage d'escalier est complètement reporté sur la droite en entrant et la porte d'entrée dans le bâtiment, bien que sur mon étude reportée au maximum vers la fin de l'extrémité de la volée droite, pourrait être encore reportée de 50 cm à 75 cm vers la gauche soit vers l'ouest, soit de la valeur d'une marche à une marche et demi. Dans ce cas là la porte d'entrée serait tout juste assez haute pour permettre à l'enroulement de la vis dans les étages de passer par-dessus la porte très basse. On aurait donc, si les marches font autour de 18 cm de hauteur et si "C" vaut 35 cm, un enroulement de la vis qui passerait seulement à 35 - 18 = 17 cm au-dessus de l'angle de la porte, et même si la porte est déplacée de 0,75 une hauteur d'environ 10 cm. Ce qui tout compte fait est possible mais c'est totalement anormal de penser qu'on aurait ainsi réduit au maximum la hauteur de la porte pour la mettre en lien direct à la fois, et de moitié, avec la volée droite descendante et le terre plein du palier alors qu'il aurait suffit de déplacer cette porte vers la droite, soit vers l'est, pour que le terre-plein joue pleinement son rôle de palier d'entrée, quitte à récupérer la volée droite descendante derrière le mur de la cage d'escalier à l'ouest. Ensuite on aurait cinq marches pour accéder à la première pièce au rez-de-chaussée. Cette valeur de cinq marches donne également la limite du report de la porte d'entrée à l'est à moins que là aussi on ait fait le choix d'une entrée qui permette à la fois de monter directement dans la pièce au rez-de-chaussée et de circuler sur le palier en terre-plein à l'ouest, soit à gauche et en plus on aurait pu faire une entrée magistrale beaucoup plus haute puisque la hauteur de l'enroulement progressait de 18 cm par valeur de marche en couvrement de la cage d'escalier. Tout ceci n'est que du numérique et n'a rien qui conduise à une solution très acceptable d'autant plus qu'il faut en fait, en reprenant la situation actuelle, seulement quatre degrés pour combler les différences de niveaux entre la porte d'entrée dans la tour et celle d'entrée dans la pièce ouest et donc, cette valeur rectifiée modifie aussi l'écart entre le niveau extérieur du sol et celui d'entrée à la pièce ouest en rez-de-chaussée. Que se passe t-il ?

On peut toutefois réajuster le nombre de marches en déplaçant l'entrée dans la cage d'escalier vers l'est tout en conservant le même niveau de palier. On agrandit simplement le palier sur terre plein et on décale l'accès à la tour d'escalier vers le nord sur le périmètre de rotation de la vis. On augmente alors la différences entre le haut de la porte et le déroulement intérieur de la vis : ce qui semble peu cohérent pour les jeux des hauteurs et pour justifier une porte d'entrée aussi basse traitée avec autant de soin pour la valoriser. L'écart entre les deux entrées restant relativement proches d'une tour à l'autre, donc en prenant en compte des variations de niveaux extérieurs qui ont certainement bougé jusqu'à la valeur d'une hauteur de marche, soit de 10 à 20 cm - il faudrait donc augmenter la hauteur des marches de 18 + (18 divisé par 4) = 6 cm = 24 cm. Ce qui est tout à fait hors norme. Faut-il penser que sur les dessins d'étude le sol extérieur doit être en fait rehaussé de la valeur d'une marche ou que celui de l'accès à la pièce aurait été modifié d'une marche intérieure à l'ébrasement ? Voire par accès d'un perron extérieur de seulement une marche ou deux comme on le voit à Château-Arnoux-Saint-Auban ?

3 - En revanche cette exploration de restitution fait apparaître un remaniement de la cage d'escalier en valeurs "B" qui nous monte une voûte très en décalage de la proportion des dimensions de la première vis. Si l'enroulement de la vis commence au niveau du palier, le seul fait de son enroulement déjà étayé par les valeurs de quatre ou de cinq noyaux est suffisante pour maintenir son départ dans une cage d'escalier élargie aux dimensions des marches franchissant un vide par dessus une volée droite. C'est un point fort pour défendre une entrée par un palier au niveau du sol remontant par quatre ou cinq marches portant noyau, ou liées au noyau, au niveau de l'entrée de la pièce en rez-de-chaussée, entrée servie dans le déroulement continu de la vis. Ce point "3" est un paramètre à faire entrer en ligne de compte pour la reconstitution du premier état de l'escalier en vis si on doit admettre que la voûte a été installée seulement pour le départ du second escalier en vis vers les étages. La question d'une entrée par perron pourrait donc être remise en cause mais pas abandonnée car d'autres raisons entrent encore en ligne de compte.

4- Si nous suivons maintenant la logique du départ de l'enroulement de l'escalier à partir de son état actuel en lien avec la volée droite, on peut remplacer le mur actuel par un empilement de noyaux (dont nous n'avons par ailleurs aucune trace archéologique) et au lieu de l'arrêter à un niveau actuel "D" du coude entre la volée droite et la remontée de l'escalier vers la vis, nous pouvons le projeter jusqu'au niveau du sol de la cave de façon à retrouver un départ de la vis qui nous ramènerait vers le modèle de Château-Arnoux-Saint-Auban. Mais dans quel sens la vis tournait-elle ? Il faut donc repartir sur une recherche de reconstitution par le dessin pour voir clairement ce qui se passe tout en conservant une valeur théorique de 5 (cinq) marches nécessaires pour faire le lien entre l'entrée à la tour et l'entrée à la pièce en rez-de-chaussée, alors que nous savons pertinemment qu'actuellement il n'y a qu'une valeur de quatre marches . Pour ma reconstitution je fais figurer les deux solutions, 4 ou 5 marches.

Recherche d'hypothèses n°2

Un seul dessin d'études pour deux hypothèses

Sur l'horloge : 1° hypothèse en noir, 2° hypothèse en rouge.

Cette seconde recherche d'hypothèses, différente d'un accès par perron, reprend donc la différence de cinq marches, que je fais varier à quatre et que j'intègre à la même réflexion de 4 à 5 marches par la valeur "J", d'un enroulement régulier de la vis par des degrés de 18 centimètres (un peu plus ou un peu moins) par noyau. Si on travaille sur un chiffrage nous avons onze hauteurs pour douze divisions du périmètres, ce qui est dû au fait qu'il faut au moins deux valeurs de marche de 0,50 m pour une entrée en palier sur terre plein dans la tour. Donc les valeurs"5" et "6" sont confondues en une seule hauteur de noyau. L'entrée seule fait environ 90 cm mais l'élargissement de l'ébrasement intérieur l'amène à environ 1, 50 m, c'est-à-dire qu'elle vaut en intérieure la largeur d'à peu près trois marches. Il faut tenir compte que les marches d'escaliers de cette époque pouvaient prendre naissance à l'intérieur de l'ébrasement. Ainsi, sans changer la position de la porte d'entrée en valeurs de déroulement du chiffrage rouge sur le dessin ci-dessus, nous gagnons une valeur de marche (0,50 m) vers le nord, et idem en chiffrage noir, soit nous retombons sur la valeur de quatre marches entre l'entrée dans la tour à partir du plein pied extérieur et l'entrée dans la pièce ouest en rez-de-chaussée mais la constante de l'écart entre les deux entrées doit être revue et plaiderait en faveur d'une modification du niveau du sol extérieur. En plus on voit par l'hypothèse en rouge, que l'entrée dans la cage d'escalier se projette au nord (lettre L suivant la valeur J), soit vers l'intérieur du bâtiment, ce qui semblerait curieux car nous entrerions directement en conflit avec les accès ou passages entre les parties est et ouest du bâti primitif à celui définitif de l'agrandissement réuni par la seconde cage d'escalier. De la même façon en valeur noir, nous gagnons aussi vers le nord (lettre K suivant la valeur J), c'est-à-dire vers l'entrée à la tour primitive dont l'accès se retrouve en plus au plus près de la tour dans son premier état et encore plus près de la tour dans son second état. Deux entrées qui servent le même niveau, aussi proches l'une de l'autre sont tout à fait incongrues même pour des bâtisseurs de la fin de la période médiévale (plus bas je donnerai un premier inventaire des modes d'accès à ces petits bâtiments d'après mes relevés archéologiques et photos personnelles d'études. Ici sur le plan d'étude j'ai fait figurer les écarts des entrées est et ouest autour de l'accès à la pièce est par la tour d'escalier, par les repères "E-F" et "ouverture sur cour".

La différence entre le haut de la porte et le déroulement de la volée n'est pas véritablement changé.

Donc cette position calculée par rapport à un enroulement de la vis qui aurait pris naissance depuis le sol de la cave est tenable. Mais nous n'avons aucune trace de ces noyaux et les marches et fragments de marches nous ramènent à un escalier dont le déroulement commence sur terre-plein, sans lien solidaire d'un noyau, et en relais d'une volée droite.

Il faut donc repartir sur cette base d'un enroulement en relais d'une volée droite qui nous amène en plus à un niveau qui est celui de l'entrée actuel à la pièce est en rez-de-chaussée, mais que nous pouvons faire varier d'une valeur de marche tant que le lien avec l'extension à l'est n'est pas établi par les correspondances des niveaux actuels des sols. Sans quoi on ne peut absolument pas comprendre ce niveau inférieur de l'entrée en pièce est quand-bien-même la différence des niveaux des sols est et ouest serait une conséquence de la construction de la cave à l'est.

Si nous prenons le problème autrement : nous faisons le choix d'un accès dans la pièce est à partir de l'enroulement de la première vis. Le lien entre la tour d'escalier et l'accès à cette pièce est, niveau de sol par niveau de sol, n'est pas possible puisqu'on a précisément agrandi cet escalier pour permettre un service des deux pièces par étage par un même et unique escalier en vis, après réaménagement du bâti est qu'on a projeté à l'ouest contre le mur est du premier "donjon". Donc on a bien conservé un premier niveau d'accès à la pièce ouest pour accéder à la nouvelle pièce est nouvellement mise en liaison avec le volume ouest. Le niveau du sol de la pièce ouest est d'un degré supérieur au palier de la cage d'escalier qui est lui-même supérieur de trois marches au niveau de l'entrée actuelle dans la cage d'escalier. Ces quatre degrés de différence entre les pièces est et ouest sont répercutés à l'intérieur du bâti. Ce dispositif qui peut choquer nos conceptions modernes de distributions des pièces est en fait assez normal dans la seconde moitié du XV° siècle, jusque dans la XVI° siècle. Mais ici, une fois de plus, ce dispositif d'une pièce déjà plus basse que l'autre dès la distribution en rez-de-chaussée, n'est pas liée à une prise de parti global de construction mais résulte de constructions successives de part et d'autre d'une cage d'escalier en vis modifiée avec des niveaux intérieurs qui ont changé par construction d'une cave voûtée et extérieurs par remaniement du bâti sur une zone déjà occupée par des constructions plus anciennes non solidaires.

La pièce ouest ayant quand-à-elle, comme déjà dit plusieurs fois, un niveau de son sol projeté par la construction de la voûte de la cave. Et tout l'enroulement de la seconde vis va être dépendant de ces niveaux d'accès aux pièces ouest par l'ancienne tour d'escalier - qui ignore forcément les contraintes de la seconde tour d'escalier - comme on le voit dès le premier étage qui reproduit cette différence de quatre marches entres les paliers mais faisant apparaître encore des variations de relevés de dimensions. Photo ci -dessous.

bre de marches en recherches d'hypothèses 1 et 2, nous trouvons in situ quatre marches de liaison entre les entrées des pièces est et ouest au premier étage qui font apparaître de nouvelles variations de niveaux mais par des marches encore plus fines que celles qui montent aux étages jusqu'au départ de la dernière volée de l'escalier où les marches plus fines construisent la dernière volée de l'escalier.

Cet aspect des variations et fluctuations des mesures nous permet de comprendre que nous travaillons ici avec l'empirisme raisonné des constructeurs qui se sont trouvés confrontés à ce problème des adaptations en cours de construction des entrées en fonction des niveaux préexistants des seuils des pièces ouest.

En arrivant au deuxième niveau

nous trouvons un palier unique pour les deux entrées mais c'est l'entrée ouest qui se trouve maintenant désadaptée aux niveaux fixés par l'enroulement de la vis. Il faut donc deux degrés pour redescendre au niveau du plancher initial de la pièce ouest.

Donc ici on a renversé le problème. Ceci peut être une des conséquences de la très grande hauteur qu'on a voulu donner à la pièce est qui était peut-être construite avant la mise en relation des parties est et ouest par la même cage d'escalier en vis (?). Mais pas certain si la logique de la construction de la première vis d'escalier sans palier aux étages s'est heurtée au niveau du plancher déjà existant et adapté à l'entrée ou à l'ouverture actuellement bouchée dans le mur de refend et qui était une entrée de lien extérieur/intérieur du premier petit bâtiment. On voit ce type d'adaptation par des degrés descendants ou montant dans les pièces lorsque les enroulements de la vis sans paliers conduisent à ces contraintes sur des châteaux construits d'un seul jet comme à La Chezotte ou à tour d'escalier en vis agrandie pour servir deux pièces par étage comme à Villemonteix (deux châteaux de la Creuse)

Nous avons ainsi une sorte de chassé-croisé entre les contraintes du départ de l'escalier et ses conséquences du premier au second étage.

Il faudra en revenir à des marches fines, tel que rencontrées avec les quatre marches de liaison des portes au premier étage, pour finir l'enroulement de la vis jusqu'au troisième niveau, niveau de comble au moins charpenté sur la partie ouest, pour obtenir deux entrées sur un même palier en partie ouest de la cage d'escalier.

Ce jeux des correspondance pourrait inciter à une orientation vers un troisième niveau de combles ajouté seulement à la construction du second escalier ? Nous revenons encore à des hypothèses.

Toutefois nous pouvons poursuivre la recherches d'hypothèses et voir ce que nous pouvons faire surgir comme nouveaux problèmes, comme nouveaux questionnements.

Recherche d'hypothèses N° 3

Cette planche se lit en deux fois [que le lecteur ne soit pas surpris d'un long développement que je vais insérer entre la présentation des point A,B,C,D et surtout H. Pour éclairer le lecteur sur les raisons de ces recherches, c'est il me semble un procédé indispensable sur un blog pour comprendre la raison des ces études. Evidemment la rédaction n'est pas la même que sur un livre où on peut faire des renvois de pages. Je publierai donc cette image une seconde fois en fin de "digression" pour certains, pour moi en fin "de mises au point transitoires d'étude"] :

1 - les tracés et inscriptions en noir qui sont les constantes et la 1° recherche d'hypothèse.

2 - les tracés et inscription en rouge qui sont les modifications de la 1° recherche en noir sur cette même planche. Pour faire le lien avec les planches précédentes de recherches d'hypothèse 1 et 2, j'ai conservé quelques repères à la même nomenclature. Ce sont les repères A, B, C et D.

D'abord je reprécise ces quatre premières nomenclatures en lettres.

A - tracé de coupe en plan pour une projection verticale au-dessus du plan.

B - valeur murale en arrondit de la cage d'escalier passant par-dessus la volée droite. Cette valeur murale enjambe la volée droite soit par un arc simple soit par une voûte plus large que la valeur d'un arc et pouvant être identique ou sensiblement identique à celle en place actuellement qui tient également lieu de complément de mur d'échiffre. Cette valeur B réduit la dimension de la cage d'escalier par rapport à sa valeur actuelle et a sans doute modifiée la pénétration de la porte dans le mur de la cage d'escalier que je fais figurer en "entrées aux étages", en bordure du mur de refend que je représente en J.

C - variable de l'écart qui résulte de la position de la porte d'entrée entre le soffite de la porte et le passage de l'enroulement de l'escalier. Cette valeur C est celle qui a guidé la hauteur de la porte sur le premier escalier. Cette porte ayant été conservée pour le second escalier n'a plus de rapport avec l'enroulement de la seconde vis et passe très au-dessus. C'est l'explication d'une porte aussi basse pour un répertoire ornemental sculpté (et peint) extérieur de grande valorisation de l'entrée, puis de l'enchaînement en valeurs ornementales des fenêtres au fur et à mesure qu'on gagne les étage. Une porte de cette nature, conservée, représentait l'orgueil ou le prestige de l'entrée dans la demeure et devait se trouver tournée face à l'entrée dans l'enceinte des murailles. Il faut donc tenir compte de ces paramètres pour retrouver la position de l'ancienne entrée sur le périmètre de la tour d'escalier que j'ai représentée ronde mais qui pouvait tout aussi bien être carrée ou carrée à pans coupés avant de devenir polygonale dans son dernier état contenant la nouvelle grande vis élargie. Avec l'apport des escaliers rampe sur rampe l'ampleur des entrées pourra être agrandie mais pas dans un premier temps si on en croît les entrées dans les cages d'escalier en tours construite en oeuvre pour contenir des escalier rampe sur rampe qui traversent le bâtiment de part en part et qui sont éclairées par de vaste baies à chaque palier, comme à Azay-le-Rideau en Indre et Loire ou comme à Montardy sur la commune de Grand-Brassac, à seulement quelques kilomètres d'Allemans en Périgord et propriété de la même famille qui fut propriétaire du manoir du Lau.

D - position de l'articulation de la volée droite et de la volée courbe à partir du matériel lithique repéré in situ (d'origine ou en remploi ?).

Maintenant j'en viens au développement autour de la lettre repère "H" de mon dessin d'étude d'hypothèses N°3

H - cette nomenclature désigne la position actuelle des façades de part et d'autre de l'actuelle cage d'escalier. En façade est cette position n'est pas documentée au moment de la construction de la première tour d'escalier en vis. On sait simplement que la première tour d'escalier ne servait aucune pièce à l'est de la tour. La tour était-elle cependant en lien avec un mur de façade est dont il subsiste le percement d'une baie (fenêtre ou porte) avec sa modénature de mêmes répertoires que la fenêtre de l'autre côté de la tour d'escalier en rez-de-chaussée de la façade ouest ? Baie qui a par ailleurs assez logiquement - compte tenu des configurations de ces petits bâtiments - la porte d'entrée au rez-de-chaussée de la tour, en bordure de la volée droite de la cave voûtée en cave elle-même modifiée du premier petit donjon rectangulaire à une seule pièce par étage.
Ce repère H nous donne cependant la position de la première tour d'escalier en angle sud-est du premier petit donjon rectangulaire à une seule pièce par étage, à rez-de-chaussée percé d'une seule ouverture d'accès (aucune autre baie repérée sur ce volume en rez-de-chaussée, ni aucune cheminée pouvant être contemporaine de la construction du premier ou second bâtiment).
Il y avait donc là un espace potentiel entre le premier petit donjon rectangulaire et le ou les petits bâtiments construits à l'ouest, dont une chapelle tel que nous le verrons par une lancette de chevet qui subsiste entre rez-de-chaussée et premier étage du mur pignon ou de croupe est (Il ne subsiste aucune indication archéologique pour trancher à coup sûr entre pignon ou croupe).

L'enroulement en noir nous amène en palier au niveau du sol extérieur en chiffre 9, repère supérieur de l'huisserie en C. Nous avons une entrée dans la pièce par une marche qui complète valeur des trois marches de l'enroulement de l'escalier entre extérieur et intérieur. La position de la porte extérieure (portail d'entrée, sculpté) e positionne sur le périmètre NC entre la marche 9 et le redémarrage de la vis avec des marches portant noyau ou collées à la base de la vis et la lettre E qui est la position extrême du portail d'entrée à la tour sur le périmètre vers NC vers le nord. Entre E et F il y a quatre marches, donc une de trop, même si on élargit la marche 19 de la valeur G. Si on fait bouger la position du portail d'entrée dans la tour sur le périmètre NC vers le nord on augmente C de la valeur d'un noyau, soit d'à peu près 18 centimètres chaque fois qu'on tourne de 50 cm, soit de la valeur d'une marche. Tant et si bien qu'il n'y a plus aucune raison pour faire un portail aussi bas dès qu'on a franchit au moins deux marches. En plus la volée de trois marches peut elle aussi être reportée vers le nord mais le niveau du sol extérieur restant le même la dimension du palier d'entrée variant à partir de la marche 9 s'étend d'autant au fur et à mesure qu'on rapproche les trois volées de E, puis qu'on s'en éloigne pour soit en donnant à ce palier la valeur supplémentaire d'une marche, soit en créant un nouveau palier au pied de la porte avec les marches 18 et 19. Sauf que chaque fois qu'on installe les trois marches de compensation on réduit d'autant la valeur apparente de la bas de la vis dont nous avons la valeur de contact avec le bâti par une partie bûchée de son périmètre. F reste une valeur constante de démarrage de la vis vers les étages, à partir de l'ébrasement ouest de la porte d'entrée à la pièce ouest. C'est sa position actuelle que j'ai conservée pour une logique de démarrage sur une voûte qui permet d'enjamber la volée droite de la cave tout en conservant une valeur d'échiffre nécessaire pour faire démarrer l'escalier en vis vers les étages. Cette solution, pour plausible qu'elle pourrait être, semble bien compliquée pour une première conception d'escalier en vis. Donc je ne la crois pas satisfaisante.

L'enroulement en rouge prend en compte trois marches supplémentaires à partir de la marche 9 en s'arrêtant à la marche 12 pour une valeur C qui reste constante d'une entrée à l'autre aux seuils rehaussés de trois marches. A partir de là la porte d'entre en rouge peut varier sur le périmètre MC jusqu'à E toujours en ébrasement intérieur. Des marches 12 à 19/19 nous avons un palier continu qui nous amène à F. En plus, si on pose la base sur ce palier la rotation en dégagement de la base répond à la partie visible de l'enroulement hors encoche.

Donc je pense que c'est sur cette hypothèse

qu'il faut travailler pour une recherche de solution

finale qui nous ramène vers l'hypothèse de départ
d'une entrée mais sans doute avec une entrée axiale

par perron différente sur le périmètre
. Dégageons alors cette solution sur un

nouveau dessin d'étude pour avancer encore vers
un éclaircissement final des problèmes qui
restent à résoudre avant la reconstitution

de l'escalier du haut en bas des niveaux

évaluables de cette première cage d'escalier. Voici donc

ci dessous cette solution dégagée :

Ce nouveau dessin de complément d'étude pour une mise au point pourrait être le chemin vers une solution finale en reprenant l'hypothèse en rouge de la recherche précédente. On voit alors clairement que la liaison avec le mur est qui deviendra le mur de refend après agrandissement vers l'est du donjon ne peut se faire que par une tour ronde. On voit également que la première tour d'escalier n'est pas engagée dans le bâti de l'angle du sud-est du premier donjon, mais collée. Ce qui pose un problème pour franchir la volée droite initiale. A cette difficulté s'ajoute un arrondit du mur R qui modifie la profondeur de l'entrée à travers le mur dans la pièce ouest. Cette entrée Y sur la courbe R devra être une nouvelle fois modifiée avec la nouvelle tour et son escalier en vis agrandi. Pour cette seconde tour qui prendra en compte deux entrées, une à l'est et l'autre à l'ouest, le mur est devenant le mur de refend il faudra en détruire une partie à la liaison avec la cage d'escalier pour loger la nouvelle vis plus vaste. Mais voici qu'un nouveau problème apparaît au moins au dessin. Le franchissement de la volée droite devra obligatoirement se faire sur une voûte V. Mais si on suit la logique de l'enroulement de la première vis, la voûte que nous voyons actuellement est également une nouvelle voûte construite à partir de l'agrandissement de la seconde cage d'escalier B. Certainement d'après le premier modèle en place, c'est à peu près certain.

En plus le palier du premier escalier en vis imposant ses contraintes, l'enroulement de la nouvelle vis passera très au-dessus de la porte d'entrée à la tour et on ne l'agrandira pas. Cette observation nous entraîne vers une autre observation : la diminution des valeurs ornementales - au fur et à mesure qu'on s'élève dans les étages - des ouvertures extérieures en façade est de la nouvelle tour d'escalier appartenaient-elles déjà à la première tour d'escalier sans l'encorbellement au sommet de la tour ? Si tel est le cas, les baies démontées ont été réajustées au nouveau déroulement de la vis. Nous repartons vers des valeurs de récupération des thèmes sans pouvoir trancher vers des pistes qui nous amèneraient archéologiquement à des repères de datations, même relatifs. Toutefois ce qui est certain c'est que ce décor n'est pas de la veine flamboyante de la base de la nouvelle vis. Donc ce décor rayonnant avec ses baguettes intersectées appartient bien à une première veine architecturale ornementale ajustée à ou harmonisée avec la première construction de la vis et s'accorde également avec les modénatures des baies qui encadrent la nouvelle cage d'escalier. pour comprendre une liaison progressive du bâti est avec le bâti ouest, tout autant qu'un service progressif du rez-de-chaussée dès l'entrée par la tour d'escalier il faut mettre à l'épreuve ces cascades d'hypothèses avec la liaison aux étages par l'enroulement de la vis.

Nous pouvons maintenant passer directement, avec une relative certitude, aux derniers réajustement pour une reconstitution de cet escalier en vis, en coupe face et profil

Pour permettre au lecteur d'avoir accès à cette grande planche de dessin de 1,30 x 0, 80 m qui conduit vers l'ouverture de nouvelles investigations propres à faire progresser la recherche; je vais la séquencer en trois parties.

Tout d'abord je reviens sur une question essentielle. Dans un système d'escalier en vis où la stéréotomie entre en composante essentielle de l'enroulement des marches il est certain que les données techniques ne sont pas les mêmes que lorsque la stéréotomie en est absente, que les arcs porteurs sur le mur de la cage d'escalier sont également absents. Jean-Marie Pérouse de Montclos écrit, mais s'agit-il d'une coquille d'impressions "...avait trouvé une hauteur des marches de 0 cm 18, qui était en effet tout à fait inacceptable" (J.M. Pérouse de Montclos, op.cit., 1985, p.89, note 19). Personnellement je trouve des marches autour de 18 cm pour une longueur de 1, 50 m. L'escalier actuel a des marches hautes de 16, 5 cm à 17 cm, et en dernière volée de 15 à 15, 5 cm pour une longueur de 2 m. Soit en terme de vocabulaire de l'architecture dont Jean-Marie Pérouse de Monclos est le rédacteur, des marches basses, moyennes et hautes. Ces épaisseurs de marches sont celles des trois systèmes de contremarches rencontrés du premier au second escalier. Reste à définir si les marches basses sont communes aux deux escaliers en leurs dernières volées. Ce sont des marches délardées, donc amincies pour donner aux soffites des échappées qui vont vers les plafonds plats avant de passer par plusieurs étapes dont une, celle de la seconde vis, en forme d'ondulations dans un esprit flamboyant.

Détails ci-dessous :

Ce système est celui de linteaux plats qui se supportent en encorbellement marche après marche à partir du support commune du noyau et à l'autre extrémité le mur récepteur de la marche, sans arc. Les très faibles épaisseurs de ces linteaux franchissant sans étais un vide aussi important auraient une très grande fragilité qui ferait rompre les marches. Et Monsieur Rouzeau le maçon de la commune d'Allemans me le rappelle : il faut une épaisseur minimum 40 cm pour qu'un linteau plat ne se casse pas sur le franchissement d'un vide supérieur à un mètre : ce qui est le cas des linteaux plats des manteaux de cheminées de cette époque, qui ont souvent en plus un arc de décharge en manteau quand ce n'est pas le linteau plat qui est séquencé en plate-bande. Cette question va avoir une importance assez grande pour l'analyse du dernier étage. Cette question étant abordée et arrêtée, je vais séquencer le grand dessin ci-dessus pour qu'il soit plus lisible et qui va permettre d'arrêter la hauteur des marches.

Le niveau A

Ce sont les horloges en plan du lien entre la volée de la cave en noir, amenée à une volée en col de cygne par ajout d'un articulation tournante sur la volée droite primitive à partir de la marche gironnée que j'ai repérée en "1" sur ma coupe de l'escalier en vis actuel. Marche gironnée qui est effectivement un réemploi, ou plus exactement une récupération de marche du premier escalier en vis. Pour une question de lisibilité j'ai associé ces deux volées par la couleur noire vu quelle forment une unité dans la conception de la première tour d'escalier en vis qui a absorbé la volée droite primitive. Mais aussi parce que le déroulement de cette volée courbe ou volée en col de cygne ne se confond pas en plan avec la régularité de la volée tournante à partir du palier d'entrée dans la tour. Ce palier en repère "F" se déploie entre la marche noire N° "15" de la fin de la volée venant de la cave, jusqu'à marche rouge "1" qui est le départ de la vis vers les étages passant comme on le voit par une valeur de deux marches au-dessus de la porte d'entrée perchée en haut de son perron de trois marches. Les entrées par perron sont communes dans les grands châteaux royaux dès le troisième tiers du XIV° s avec des tours d'escalier sur plan carré [M.Witheley, 1985, op.cit.p. 16 et 17].

Nous sommes déjà en B

Le repère "G" montre la partie visible de la base de la vis, compte tenu des repères d'appuis recueillis sur cette base.

La volée tournant passe au-dessus de la porte d'entrée avec un hauteur qui s'inscrit dans la logique que j'ai développée plus haut d'une hauteur limitée par le déroulement de la vis puisque nous voyons que la volée passe à un valeur de deux marches au-dessus de l'ébrasement de la porte en vue de profil pour quatre marches en vue de face : ce qui amène le déroulement de la vis de 36 cm en bordure de l'ébrasement intérieur de la porte jusqu'à 72 cm au milieu de cet ébrasement. Les étais de l'escalier sont en fait assez faibles compte tenu du poids des marches et de leur portée sans arc récepteur. En fait il semblerait, mais je ne connais pas d'étude technique faite à ce sujet, d'un report des masses et des poussées qui circuleraient de façon régulière jusqu'à la base. Su un escalier à paliers comment ces reports réguliers peuvent ils fonctionner ? Là c'est une question technique qui n'a de réponse que par l'empirisme du constat. En revanche la question qui suit est d'une autre nature.

Le problème qui survient maintenant est celui de l'étayage du départ de l'enroulement de la vis qui se situe directement au-dessus du vide de la volée droite de la cave, sans mur d'échiffre. J'ai donc repris la solution actuelle d'une voûte que j'ai toutefois allongée, ou décalée vers le noyau de la vis, pour que la troisième marche qui est la première marche portant noyau soit étayée. Les deux marches en dessous étant calées contre la base ne sont pas en lien avec le noyau. La première marche de la vis part, comme actuellement, à un valeur d'une marche en dessous du seuil d'entrée dans la pièce.

C'est à cette condition qu'on trouve un déroulement régulier de la vis qui permet de faire la liaison de seuil à seuil des entrées entre le rez-de- chaussée et le premier étage.

Nous sommes déjà en C

Si on diminue la hauteurs des marches on augmente les marches utiles pour passer d'un seuil à l'autre et

- soit on obtient un escalier à paliers mais avec une demie rotation qui va à l'opposé de l'entrée dans la pièce de l'étage.

- Soit on passe de 19 marches sur l'horloge à 19+8,5. Comme l'espace entre les entrées est de 3, 90 m, si on divise par 27,5 on obtient des contre-marches hautes de 14 cm. Ce qui serait tout à fait surprenant et encore plus si on admettait deux rotations qui ramèneraient les contre-marches à des hauteurs de 10 cm et une échappée de 1,80 m, ce qui ne se rencontre même pas dans des tourelles de petits escaliers.

En conséquence ce sont là des pistes que j'ai abandonnées au profit d'un maintient d'un enroulement unique de 19 marches de 18 cm de hauteur (environ).

En revanche on remarque que le lien entre les seuils et les marches sont décalés, ce qui est tout à fait fréquent et conforme aux entrées de cette époque dans les étages par des tours d'escaliers en vis adaptées à des niveaux de planchers préexistants. Ce qui signifie aussi que cette première tour d'escalier a été adaptée au niveaux des planchers intérieurs ainsi que les seuils des portes qu'on a percés dans le mur de l'ancien donjon pour faire le lien entre la cage d'escalier et les pièces aux étages.

Ces dispositifs choquent un peu nos conceptions contemporaines de l'architecture mais dans certains châteaux les liaisons entre le déroulement régulier d'une vis construite après coup et les accès aux pièces peuvent tenir de "l'escalade" avec des ajouts supplémentaires de marches dans le plein des murs qui s'articulent très difficilement avec le déroulement de la vis, comme à Villemonteix (Creuse), ou à des solutions de tailles de marches qui compensent d'autres marches comme à Château Arnoux Saint-Auban (Alpes-de-Haute-Provence).

Passons maintenant en D

B = C

La rotation de la vis est la même mais on se rend compte qu'elle arrive comme la précédente à un degré au-dessous du seuil de la porte du niveau D, sauf que cette fois-ci ce niveau est celui intérieur du plancher de la pièce. Il y a bien là confirmation d'une modification des ces seuils par l'installation de la seconde vis avec des marches adaptées dans le mur pour redescendre dans la pièce en D. Toutes ces adaptations, une fois de plus, sont tout à fait "ordinaires" à cette époque.

En revanche si

B = C

D = 3/4 de B ou de C en étage de comble (s)

Il faut donc faire une nouvelle recherche avec la séquence ci-dessous qui fait intervenir plus largement que par les paliers, le second escalier en vis.

D = 3/4 de C

E = 1/2 C

Nous avons une succession de diminution des étages par des valeurs de 1/4 de rotation de la vis.

La conséquence c'est que la valeur C' qui conserve la valeur des noyaux des marches inférieures n'est pas compatible avec une liaison en une seule rotation sans palier avec le niveau E.

Il faut en revenir à la solution de la seconde tour d'escalier qui diminue les noyaux à 15, 5 cm pour ce dernier étage de la tour d'escalier, avec en plus un palier, pour avoir un lien cohérent entre les deux entrées, en valeurs comparées les déroulements A' et B' qui sont les déroulements de la vis avec la même valeur des noyaux, du premier au second escalier. Est-ce possible ? Je n'ai pas de réponse sauf qu'il se pourrait que ce niveau E soit un ajout de la seconde tour d'escalier mais ne supprime pas un niveau de comble pour la première tour d'escalier. Donc quel serait le lien entre les deux entrées : celle du dernier étage des pièces bâties en dur et celles bâties en pans de bois sur le premier escalier ? Faut-il évoquer la solution vue à Yviers d'une volée courbe intra-muros ? Cette volée courbe nécessiterait 14 à 15 marches pour des hauteurs de contres-marches de 18 à 20 cm et un déroulement au minimum sur le quart du périmètre de la vis en admettant des marches d'une largeur maximum de 20 cm puisque nous avons une échappée de 2,80 m entre les deux paliers. Cette observation, si elle ne peut pas donner de réponse spontanément satisfaisante - toutefois pas véritablement impossible avec un escalier intra-muros logé dans une augmentation de la largeur du mur de la cage d'escalier englobant sa rencontre avec le mur extérieur est qui deviendra le mur de refend du bâtiment terminé - entraîne cependant vers des observations qui nous permettent tout d'abord :

de remettre en question un escalier sans palier au dernières liaisons des étages.

Nouvelle recherche de solution du déroulement de la vis au dernier étage actuel des niveaux des portes

Gestion des repères A, B, C, D, E;

A : il faut partir du niveau intérieur de la pièce, niveau du premier seuil de liaison entre la pièce et l'escalier en vis. A ce niveau là il semble qu'il y ait eu un première forme de palier qui ait eu pour conséquence de ramener un seul noyau à deux valeurs de marches., donc deux marches confondues dans un seul noyau. Ce serait la première apparition de l'idée d'un pallier B ou repos au niveau de l'entrée. Ce qui serait tout compte fait cohérent avec une datation relative par les moulures du portail et des baies de part et d'autre de la tour d'escalier.

C : en arrivant au niveau de l'entrée du premier étage de comble ou de l'étage en pan de bois (présence d'une console support intérieur d'une charpente dans la salle ouest, c'est-à-dire dans sous le plafond de la pièce en dessous) un nouveau palier d'une valeur approximative de deux marches termine la rotation de la vis. Ceci est tout à fait fréquent. En revanche on peut aussi élargir ce palier à trois marches, auquel cas le palier de l'étage en dessous se trouve supprimé. C'est un choix à faire. N'ayant pas voulu contrarier mes observations faites sur d'autres châteaux - bien chaque bâtiment offre ses solutions - j'ai retenu pour ma restitution un palier à chaque étage. Lecteur qui préférera un grand palier seulement en haut de la tour de l'escalier n'aura aucun effort à faire pour restituer la rotation de la vis : ça ne change pas grand chose sauf pour des données techniques. C'est-à-dire qu'on aurait résolu le problème d'un grand palier en suspension au haut du déroulement de la vis mais qu'on aurait été incapable d'en faire un plus petit un étage en-dessous lorsque la diminution de la hauteur des étages aurait contraint à un changement de choix de rotation de la vis (?).

D : l'escalier en vis ne servant pas le second étage du comble et n'ayant aucun orientation vers un escalier en vis en encorbellement de la tour pour servir la pièce en surcroît j'ai opté pour une solution plusieurs fois observée dans d'autres châteaux et qu'on retrouve dans des châteaux aux combles réaménagés en deux et trois étages de combles aux XVII° et XVIII° siècles comme ci-dessous au château de Chalais : soit une communication entre les étages de combles par une échelle de meunier.

E : bien que l'accès à la pièce en surcroît ne soit pas obligatoire, j'en ai tout de même
signalé la possibilité par un passage à partir du deuxième niveau du comble, en forme passerelle entre la croupe de couvrement du bâtiments et la pièce en surcroît de la tour d'escalier. Cette question est reprise plus en détail plus bas dans le texte après le dessin de reconstitution du 1° escalier en vis.

Proposition finale de reconstitution du premier escalier en vis

Maintenant nous allons pouvoir mieux appréhender l'organisation supérieure, prévue ou réalisée, des derniers niveaux du bâtiment dans son ensemble, une fois les parties est et ouest réunies par le même service de la seconde tour d'escalier.

Procédons par ordre.

Si il y avait une entrée au comble ou de l'étage construit en pan de bois avant le comble, l'entrée se trouverait contre le mur de refend puisqu'elle est présente en cet endroit. Une seule entrée n'interdit pas un lien d'une seule porte avec un passage en encorbellement sur les murs épais ou épaissi par des encorbellements projetés en avant du comble ou plus exactement de l'étage construit en surcroît en pan de bois. En revanche s'il y a deux portes de part et d'autre d'un mur de refend, des aménagements de conduits de cheminée sur les murs de croupe, des tours en encorbellement, le dispositif d'exploitation des hauts des murailles pour des chemins de rond continus, s'adapte plus difficilement , surtout lors de remaniements et cet état d'esprit de chemin de ronde continu, ou de passage sur consoles (mâchicoulis sur consoles en pierres ou simple pan de bois sur poutres saillantes en bois), qui aurait pu lier les deux façades disparaît ou se trouve de plus en plus réduit à des valeurs symboliques liées au château.

Les modifications sont donc des conséquences des sophistications des organisations intérieures et de distribution par la tour d'escalier en vis hors oeuvre. Et ces nécessaires changements dans la construction de ces donjons entraîne un nouvel état d'esprit architectural qui va accompagner, sinon être une des causes de la disparition progressive des étages en pans de bois, des encorbellements et finalement ramener le comble à un seul niveau. Toutefois, si on observe des bâtiments comme le château de la Tour d'Yviers on voit que la perte d'un étage n'entraîne pas nécessairement la disparition de l'étage en pan de bois et qu'on sait adapter la tour d'escalier à des besoins de nouvelles distributions.

Nous avons là l'occasion de questionner l'histoire de l'apparition de ces tours d'escalier relais en encorbellement sur les grandes-vis pour des accès à des pièces en surcroît.

Ce qu'on sait c'est que ces petits escaliers en vis en encorbellement relais de la grande vis peuvent subsister sur les tours d'escaliers qui ne servent plus q'un seul étage comme on le voit plus haut avec la tour d'escalier du tout petit château du Maine Giraud en Charente (façade de cette tour refaite). Leur valeur ornementale n'est pas non plus une règle. On peut préférer sur-valoriser la pièce en surcroît et faire disparaître la tour en encorbellement sur la façade arrière de la tour d'escalier en vis, comme à Gournay dans les Deux-Sèvres

au manoir du Lau non seulement on valorise cette tour relais en façade de la grande vis mais en plus on lui fait porter haut les armoiries des bâtisseurs

Depuis la reconstitution de l'escalier du Louvre d'Eugène Viollet-le-Duc les auteurs ont beaucoup interrogé l'histoire de l'apparition de ces escaliers en vis en tant qu'escalier d'honneur et de prestige qui ont une vis relais qui monte jusqu'à une pièce en surcroît.

Mary Witheley reprend le sujet, le développe et l'enrichi par des travaux d'autres auteurs dont Sauval et L.Hautecoeur ainsi que par une reconstitution de A.Berty, donnant également sa propre version de l'escalier

"This "Grande vis" is generally considered to be the most famous staircase built during the Middle Ages but infortunatly not only was it demolished around 1624....The comptes de Pierre Culdoe confirm that the Louvre stair tower was also surmonted by a gable.... A small newel staircase contained within the thickness of the wall linked the central square rooms on each of the six floors. This continued up to the roof terraces where a smaller spiral in a separate turret led up to the look-out tower . What appears to be the departure from the old traditions was the introduction of a second spiral straircase, wich was added after the initial stage of building into one of the corner towers. [Cf. Mary Whiteley, 1985, op.cit.]

La situation des grands châteaux royaux est là pour amener des nouveautés qu'on va retrouver peu à peu dans la petite architecture du XV° siècle. Toutefois cette petite architecture rejoint de façon quasi empirique les initiatives des grands modèles et possède sa propre dynamique comme on le voit de façon si évidente entre les dépendances du donjon rond de Bridiers au donjon (qui renvoie aux schéma des grands châteaux royaux de la seconde moitié du XIV° siècle jusque dans le XV° siècle) rectangulaire sans tour de Chamborand (escalier en vis en oeuvre) ou donjon rectangulaire à tour fermé de hautes courtines dans le périmètre d'une cour à-peine plus grande que le logis à Montaigut-le-Blanc à la tour d'escalier en vis en oeuvre projetée en hors oeuvre en bordure d'un pont-levis à flèches d'accès à l'étage (trois châteaux de la Creuse) : c'est encore une des particularités des axes convergents vers un même tronc qui vont constituer dans la seconde moitié du XV° siècle l'originalité des donjons résidentiels sur plans rectangulaires à deux pièces par étage qui conserveront tous des caractères originaux et survivances, selon les cas, des siècles antérieurs, et contribuant aussi aux nouveautés qui vont à la rencontre et intégrations des apports de la Renaissance italienne transformée dans le domaine royal en pays ligériens puis dans la sphère parisienne. Il faut bien avoir conscience également que d'autres formules architecturales gothiques de traditions françaises des petits châteaux vont continuer à évoluer en parallèle, et constituer un panorama architectural très riches, souvent ou parfois très déconcertant, rejoignant par étapes le tronc commun ou s'en tenant à distance brisant tous les repères de datations hâtifs tels le Palais Jacques Coeur et le donjon de Sarzay qui seraient construits tous deux à partir de 1450 suivant les auteurs. Et ce mécanisme concerne aussi les modifications des petits donjons carrés ou ronds selon les nécessités des sites ou d'aménagements antérieurs qui imposent leurs traditions et leurs contraintes. Ce qui est le cas au Manoir du Lau. Car en fait il ne nous reste pas grand chose de cette première tour carrée qui sert de base à toute cette modification de ce bâtiment très composite. D'autres exemples sont légions de ces tours carrées sur-modifiées ou réemployées dans des périmètres fortifiés construits de plusieurs bâtiments isolés - grands ou petits - comme c'est le cas au château de Crozant (Creuse) où une tour carrée conserve sa base romane en socle plus large et bien appareillé de gros blocs réguliers bien taillés, pour une récupération et réédification au XV° siècle en maison-tour chauffée d'une belle cheminée à piédroits sculptés, logis du seigneur, servie par un escalier en vis hors oeuvre à accès par le rez-de-chaussée en bordure de l'abrupte et profond ravin sur la rivière. J'emprunte une fois de plus plusieurs travaux d'auteurs que j'avais utilisés dans ma recherche de l'université de Poitiers, Centre d'Etudes Supérieures de Civilisation Médiévale, en 1988/89 [Pour une étude plus complète du site on peut consulter : F.Autorde Le château de Crozant, dans M.S.S.N.A., t.8, 1893-1894, p.472 à 475 - G.Janicaud, Crozant dans M.S.S.N.A., t.27, 1938-1940, p.500 à 514 - P.Trottignon, Le château de Crozant état actuel. Dans, Crozant études archéologiques. Guéret 1985, p.173,181,184]

D'une façon façon générale ces petits bâtiments - petits donjons ou maisons-tours - qui reçoivent postérieurement lors d'une reconstruction une tour d'escalier en vis, même intégrée dans la masse du bâtiment comme on le voit avec cet exemple de Crozant dont on a, comme à Montaigut-le-Blanc, projeté le plan de la cage d'escalier hors oeuvre pour élargir la rotation de la vis, n'ont pas de petite tour en encorbellement à leur sommet. Il faut également dire qu'on a rarement l'occasion d'observer des fins de cages d'escaliers encore intactes sur ces petits bâtiments, que la cage d'escalier soit intégrée au gros oeuvre comme à Crozant ou collée à lui comme au manoir du Lau.

Jean Guillaume cible de premiers exemples de ces tours relais des grandes vis dès le début du XV° siècle mais sur des bâtiments d'exception : "Pour donner plus de hauteur à la tour, ils placent au-dessus de l'escalier - qui ne dépasse pas le niveau du comble - une ou deux pièces hautes, souvent desservies par un deuxième escalier hors oeuvre construit en surplomb sur le côté de la tour...Les pièces hautes ne sont pas comme on le dit souvent , des "chambres de guet", car elles possèdent en général un cheminée.Parfois la pièce haute est occupée par une fenêtre...Le système des pièces hautes et de l'escalier secondaire se voit dès le début du XV° siècle, à la tour Jean Sans Peur à Paris" [Cf Jean Guillaume, L'escalier dans l'architecture française de la première moitié du XVI° siècle. op.cit., 1985, p. 28 et note 4 p. 42].

Lorsqu'on analyse les petits châteaux de province de la petite noblesse, du clergé, des bourgeois du XV° siècle, ou les petites demeures dans de grandes enceintes comme celle que je viens de vous présenter à Crozant, les dynamiques, pour des aspects extérieurs pouvant être souvent comparables, sont bien différentes. Les pièces hautes en surplomb, débordantes sur mâchicoulis ou sur sablières sur les tours d'escalier sont bien souvent inaccessibles ou accessibles par des échelles de meuniers . Il en est de même des couronnements des tours qui flanquent les angles des bâtiments, soit aux quatre angles, soit en six tours en plus de la tour d'escalier dans le cas de certains châteaux d'Auvergne de la périphérie de Bort-les-Orgues (département de la Corrèze), soit en deux tours de flanquement de la façade arrière uniquement. En effet ces couronnements aux allures guerrières sont purement symboliques et ne servent même pas de combles utilisables. Les difficultés d'accès à ces pièces hautes sont responsables de leurs disparitions faute d'entretien pratique. Au XVI° siècle les tours de flanquement des façades des petits châteaux rectangulaires disparaissent alors que les bâtiments perdent des étages : ne subsiste le plus souvent que la seule tour d'escalier mais, en revanche, la présence de la tour relais en surplomb est plus fréquente.

Et cet aspect de la conception des parties hautes de la tour d'escalier s'accompagne du mouvement décrit plus haut de l'encombrement des murs par des tours et des conduits de cheminées qui viennent rendre le passage très difficile, voire impossible sur le haut des murs. D'où un recours de plus en plus fréquent aux pignons puisque les cheminées sont généralement aménagées sur les murs extérieurs, plus rarement sur le murs de refends. Mais les cheminées en murs de refends existent aussi, ou coexistent avec les cheminées construites sur les murs de croupes surtout quand les bâtiments font plus de deux étages comme à Chamborand puisque les conduits passants les uns sur les autres, l'épaisseur des murs n'est parfois pas suffisante pour contenir tous les conduits : d'où une alternance des supports de cheminées entre les murs de refends et les murs de croupes, voire aussi les murs de façades. Dans les tours rondes comme à la Tour Zizim de Bourganeuf les murs plus épais permettent d'aménager un plus grand nombre de cheminées les unes sous les autres (voir la coupe plus haut présentée). Si on se déplace vers de grands et de très grands châteaux cela nous donne l'extraordinaire forêt des cheminées du château de Chambord au périmètre hélas tout récemment sacrifié par des irresponsables, malgré la loi sur les périmètres protégés.

On voit que l'observation, et l'analyse fine par méthodes archéologiques change considérablement les données recueillies à partir des grands exemples ou châteaux, des plans livrés par les architectes de l'inventaire et des Monuments Historiques qui ne se sont généralement souciés que de classement arbitraires de "grands exemples" ou d'exemples reconnus comme "dignes d'être conservés et restaurés", l'Université n'ayant souvent pas pratiqué autrement. Le changement d'attitude qui est le mien depuis les années 1990, malgré une très cruelle absence de textes d'archives qui rend la tâche bien plus ardue, est absolument indispensable pour comprendre en profondeur ce qui s'est passé et dégager plus réellement l'originalité de l'architecture française du passage, de transition de la dernière période de la Guerre de Cent Ans à la Renaissance Française, également en recours de méthodes comparées avec les grandes publications, très précieuses en repères et richesse de l'éventail, qui n'ont pas pris le temps d'analyser ces petits bâtiments au cœur des innombrables exemples dont regorge le sol de France, soit très bien conservés soit en traces archéologiques qu'il faut aller chercher par méthodes d'explorations dont les éléments recueillis constituent peu à peu un appareil scientifique de plus en plus fiable et de plus en plus facilement révisable au fur et à mesure des mises à jour. Et c'est finalement dans ces petits bâtiments que les observations de mutations sont les plus évidentes pour mettre à jour un inventaires des formules architecturales en présence du XIV au XVI° siècles. C'est toute une nouvelle recherche et une nouvelle méthode de recherche que je vous propose par mes articles sur ce blog.

Pour en revenir au manoir du Lau que nous n'avons toutefois jamais perdu de vue et dont je n'ai jamais cessé de parler, on peut essayer de se risquer (mais là encore les dessins sont toujours révisables au fur et à mesure des découvertes) à des tracés qui nous donnent en quelque sorte les étapes de constitution de ce premier donjon carré, ou maison-tour (?), jusqu'à la construction de la première tour d'escalier en vis. Il faut bien sûr replacer ces étapes de modifications de ce petit bâtiment rectangulaire à une seule pièce par étage sur cave non voûtée dans le contexte d'un bâti plus important de petits bâtiments, dont la chapelle qui subsiste en trace archéologique et une portion de mur très épais et peut être une tour à base carrée (?) ainsi qu'un périmètre de terrain terrassé sur pente, bordé de murs (écroulés) en zone déprimée au périmètre rectangulaire quasi régulier et assez important autour du bâtiment actuel. Ce qui est une des grandes originalités du site du château d'Allemans construit avec sa propre chapelle en bordure d'une église à file de coupoles et de son cimetière dont la séparation avec le bâti du château est actuellement quasiment impossible à définir tant les deux sites ont tendance à se confondre. Un puits creusé entre l'arrière du château et le périmètre du cimetière ou des abords immédiat de la l'église paroissiale ajoute à la confusion des sites sur des parcelles qui comptent plusieurs autres puits apparents ou cachés. La configuration générale du site de l'ensemble église-château peut faire apparaître des terrassements mais pas d'un caractère significatif ou d'une importance telle qu'on puisse évoquer un aménagement en motte sur une fin de croupe et ou de mouvement de terrain haut dominant un baile ou une basse-cour sur un vallon.

Evidemment ces reconstitution sont des évaluations qui reposent sur les chantiers archéologiques identifiés et techniquement isolés.

En fig 1 la reconstitution est plus théorique. En fait, restent les murs en substructions de cave, une partie de la base talutée à l'angle est, et très probablement le mur ouest avec son entrée à la cave non voûtée alors que les ouvertures aux étages peuvent être contemporaines ou pas. Toutefois nous avons une certitude : si l'épaisseur des murs en cave est conservée en haut de l'élévation - même moins des retraits pour supporter les planchers de terre sur lambourdes et en l'absence de toute trace de conduit de cheminée ancien ou d'autres ménagements de murs sauf de très probables fenêtres - il y a là de quoi aménager les parties supérieures soit en chemin de ronde couvert d'un dispositif de charpente sur poteaux de bois et croix de Saint-André, soit pour recevoir des nervures d'un voûtement quadripartite, reçues en angles pour supporter une terrasse bordée en merlons, à ciel ouvert ou couverte par une charpente. Car un couronnement par merlon ne signifie pas terrasse ouverte ou chemin de ronde à ciel ouvert. En effet certaines constructions charpentées conservent, au moins depuis le XIV° siècle, des merlons en supports des sablières. Plus loin nous allons en rencontrer un exemple avec Challenges au hameau de Beau en Bourgogne mais je vous donne déjà une vue de ses combles sur plancher (XIII°/XIV° s.)

alors que le cas se rencontre aussi à Lorgues dans le Var dont vous pouvez-voir le montage technique sur le par Yviers de ce blog. Donc je ménage également le fait que des terrasses peuvent être couvertes ou partiellement surmontées d'édicules couverts comme les auteurs en signalent. J'ai fait figurer une série de couvrements en berceaux. C'est un dispositif de couvrement qu'on rencontre parfois au XV° siècle en un seul berceau comme à La Madone à Bellegarde dans le département du Gard, ou en berceaux posés les uns aux côtés des autres comme à la "tour" du monastère de l'île Saint-Honorat au large de Cannes dans le département des Alpes-Maritimes (Provence Orientale).

J'ai donné là une série de pistes, de possibilités pour un bâtiment qui a réellement existé avec un départ des murs talutés comme il en reste la trace en angle est.

En fig 2 la reconstitution de la figure 2 est plus documentée. Le mur sud a été reconstruit et on y a aménagé des ouvertures qui se trouvent aujourd'hui collées contre la tour d'escalier, comme analysé plus haut. C'est là un élément très intéressant car on voit sans aucune hésitation qu'une travée droite et régulière d'ouvertures a été construite de façon voulue et organisée en substitution des ouvertures distribuées sans ordre dans la première moitié du XV° siècle, sauf sur certaines maisons-tours où ces baies se trouvent empilées sur un seul axe vertical par nécessité d'exiguïté intérieure, et avec des baies qui apparemment sont toutes à traverses et meneaux en autre substitution des fenêtres qui allaient croissantes au fur et à mesure qu'on grimpait dans les étages, du XIV° à la moitié du XV° siècle (voir sur la page Yviers, maison-tour de Saint-Sulpice-le Dunois et château de Chamborand). Donc nous avons là la conquête de l'organisation régulière de la façade même si la symétrie dans la façade n'est pas atteinte et peut se trouver encore décalée avec une lucarne sur le toit hérissée d'un gâble. Les répertoires de moulures sont-ils déjà ceux que nous voyons actuellement ? Cette recherche de régularité entraîne vers le troisième tiers du XV° siècle. La tour à ce stade voit sa cave voûtée et un nouvel accès est aménagé, dégagé des parties construites à l'ouest.

L'organisation intérieure est-elle changée ou reprend t-elle celle de la tour détruite ? Déjà les niveaux intérieurs changent puisque la construction de la voûte de la cave projette le plancher du rez-de-chaussée au-dessus du niveau extérieur de la cour. Au-dessus la pièce est certainement beaucoup plus ouverte. Il y aurait eu trois ouverture pour une salle non chauffée : une en façade sud, que nous venons de voir, une en façade est toujours en place et l'autre en façade nord qui a été partiellement détruite pour aménager une nouvelle fenêtre au XVIII° siècle très vraisemblablement puisque la cheminée de la pièce, qui signe aussi une division de cette grande pièce en deux pièces d'inégales grandeurs et placards, est typiquement du XVIII° siècle avec ses moulures en stucs et sa polychromie blanche et bleu-clair récemment retrouvée lors des chantiers de restauration.

Alors bien sûr la fonction résidentielle des petits donjons de guerre, à l'égal des grands châteaux se pose. J'ai fait le choix de ne pas appeler le premier état du bâtiment "donjon" car je ne sais pas si ce termes est bien approprié lorsqu'on ne remarque pas véritablement d'organisation qui permettrait d'isoler ce bâtiments comme un "donjon", soit le bâtiment central du château qui concentré à lui seuls l'essentiels des fonctions guerrières puis résidentielles et administratives. En effet les petits châteaux jusque tard dans le XV° siècle ne sont pas tous, ou pas aussi fréquemment qu'on veut bien le dire, organisés avec une fonction sélective d'une tour parmi d'autres. Cette fonction sélective d'une tour sur laquelle les fonction résidentielles se définissent avec plus de précision au XV° siècle n'est pas forcément l'héritage d'organisation antérieures. C'est-à-dire que les tours qui composent le château avec ses courtines ont des fonctions guerrières mais peuvent se partager les fonctions résidentielles et administratives et non pas les concentrer sur un seul bâtiment. En plus ces organisations sont rarement projetées dans un seul chantier mais sont le résultat d'évolutions sur plusieurs décennies ou à l'occasion de restructurations après des sièges. e qui fait qu'au sein d'un même château on va trouver des bâtiments de plusieurs époques, des tours de plusieurs époques parfois réunies ou mises en relations pour de nouvelles organisations. Donc dire que ces tours avaient à la fois des fonctions résidentielles et guerrières définies en une seule expression "donjon" me semble excessif. Personnellement je préfère remarquer sur une tour, mais s'il n'en subsiste qu'une seule, même q'il n'y en eut jamais d'autres, de nouveaux aménagements qui montrent que la fonction résidentielle ou administrative gagne sur les fonctions guerrières. Et c'est ainsi que je situerais l'évolution en phase "2" de la grosse tour carrée du manoir du Lau. Cette pièce à l'étage non chauffée et largement ouverte par trois fenêtres, dont on ne connait pas le mode d'accès, sauf par une porte en mur ouest mais en lien avec quel dispositifs on n'en sait rien, eut-elle une fonction de Aula ? Quel lien avec l'étage supérieur, quel comble était le sien ? J'ai fait le choix d'une charpente posée sur merlons vue l'archaïsme qui semble être encore celui de cette tour après reconstruction du mur sud et aménagement d'une cave voûtée.

Ce choix délibéré me permet de mettre en valeur l'apparition ou la réapparition d'encorbellement à allures de mâchicoulis par l'ajour d'n étage en pans de bois en complément de la tour d'escalier en vis à la mode de la seconde moitié du XV° siècle avec son étage en surcroît en pan de bois sur encorbellement, même si l'accès à cette pièce n'a jamais été prévu : comme un symbole, comme une mode.

De cette manière de la phase "1" à la phase "2" à la phase "3" on approche plus méthodiquement les dernières mutations de ce bâtiment vers des fonctions résidentielles avant qu'ilne soit agrandi à l'ouest par un corps plus long, mal articulé en largeur avec le premier corps de bâtiment, construit sur un site anciennement occupé par une chapelle qui signe en principe l'entrée dans l'enceinte du château. Ces chapelles à l''entrée des châteaux ont été presqu'une règle en valeurs apotropaïques

(voir sur ce blog : Fonctions religieuses apotropaïques et traditions funéraires en France -

http://coureur2.blogspot.fr/2015/08/fonctions-religieuses-apotropaiques-et.html ).

De nouvelles constructions à l'ouest modifient le site et le château tout en conservant des vestiges des anciennes organisation un situ et de tradition visibles dans d'autres bâtiments du XV° au XVI° siècle.

Un accès indépendant, presque contre le perron de la première tour d'escalier, a été construit, comme je l'ai déjà signalé plus haut avec cette icône ci-dessous déjà produite

Ce rez-de-chaussée était-il éclairé ? Sur cette façade sud-est on remarque également une sorte d'archivolte qui ne dépassa pas le droit du mur. On ne voit également aucun ébrasement en partie inférieure. Quel est la nature de ce vestige : baie bouchée, site de décor peint ? Aucune interprétation n'est ni pertinente ni satisfaisante. En façade nord est, aucun percement ancien n'est repérable. La seule fenêtre ancienne qui subsiste est celle en pignon est, en bordure nord du mur qui est le site du vestige de la lancette du chevet de la chapelle détruite. Ce mur a une organisation particulière.

En effet, si on travaille sur les niveaux que voit-on ?

Une lancette, vestige du chevet de l'ancienne chapelle détruite, qui se situe à cheval sur le plancher qui sépare les nouveaux niveaux intérieurs. Ce qui signifie déjà que ce mur n'a pas été détruit mais réemployé et la petite fenêtre d'éclairage du rez-ce chaussée, haut perchée nous donne à peu près le niveau du plancher de séparation des niveaux car cette fenêtre est percée en haut du mur sous le plafond de la pièce. A partir de là on voit que l'encorbellement de la tour d'escalier en vis en angle su-est est bien au-dessus de ce niveau du plancher et que le seuil d'accès à la courtine par passerelle mobile est encore au-dessus mais que cette hauteur du seuil va nécessairement déterminer l'entrée dans la cage d'escalier par l'intérieur de la pièce. C'est ce réglage qui va être responsable de la haute marche d'entrée dans la tour d'escalier. Ce réglage est indépendant du réglage du niveau intérieur de la fenêtre et de tout autre aménagement intérieur de ce mur.

Puisque nous sommes à l'extérieur de la pièce au premier étage et que nous pouvons déjà comprendre des indépendances de niveaux des aménagements en revers de muraille, derrière un mur préexistant, on peut chercher l'origine de ces fenêtre d'apparat, surmontée d'armoires peintes (disparues) et sans doute de sculptures d'entourage de la baie également rehaussée de couleurs et nous en trouvons un superbe exemple miraculeusement intact au hameau de Beaune sur la commune de Challanges en Bourgogne (département de la Côte d'Or - en complément de la photo intérieure de son comble déjà produite un peu plus haut dans la page).

Il s'agit d'un petit bâtiment isolé en bordure du périmètre d'une ferme site d'un ancien château dont il reste des vestiges.
La fenêtre d’apparat est tournée vers l'extérieur du périmètre tout comme au manoir du Lau, et en bordure de l'actuel portail d'entrée dans l'enceinte de la cour fermée.

A manoir du Lau nous sommes donc dans l'héritage de ces salles d'apparats autrement dites Aula, qui sont des pièces publiques du château pour des réunions seigneuriales, de prestige et administratives. Ces pièces sont généralement chauffées et bénéficient de traitement particuliers mais les ornements se concentrent - outre les décors peints et tentures que nous ne pouvons pas évaluer car il n'en reste aucune trace - sur la cheminée .Ces traits de conservatisme font également remonter d'autres structures : celle de concevoir le mur.

En effet le mur intérieur est de la pièce à l'étage du manoir du Lau est conçu d'une façon très particulière. J'élimine tout de suite la question du contrecœur construit sur un arc de décharge comme il est courant d'en voir à cette époque. En plus le mur de la chapelle a été réaménagé en avant sans destruction arrière. Donc en quelque sorte au niveau central le mur de la cheminée est une construction plaquée avec sa propre élévation sur l'élévation plus ancienne du chevet de la chapelle. Cette partie centrale de la cheminée n'est pas autonome mais totalement intégrée à la construction globale du mur intérieur est de la pièce, comme le montre le relevé archéologique ci-dessous.

et là encore nous sommes sur des manières de construire de tradition qui remontent au moins à la première moitié du XV° siècle comme on le voit au château d'Aubusson

En ravanche à Aubusson la fenêtre, la cheminée et l'entrée dans la petite salle (entre dans la cage d'escalier de la petit vis au manoir du Lau) sont sur un même niveau.

Pourquoi alors n'en n'est-il pas ainsi au manoir du Lau. Tout simplement par adaptation des aménagements de ce mur est aux contraintes données par les constructions antérieures. Seule la cheminée est effectivement au niveau du plancher qui est celui du seuil d'entrée par la tour d'escalier.

- l'accès surélevé à la cage d'escalier de la petite vis dépend tout siplement du nombre de degrés qu'il faut pour passer de la salle à l'est au seuil de la petite passerelle qui permet d'accéder au-dessus du mur de courtine qui fait le lien avec le portail d'entrée au château. Ce niveau antérieur aux modifications a imposé ses contraintes d'accès depuis le mur est de la salle est. Pour rétablir un accès pratique il suffisait de positionner quelques marches en bois (deux en principes) devant le seuil de cette age d'escalier.

- Pour la fenêtre. La mode était aux fenêtres sir lesquelles il fallait "monter". Mais en plus juste au-dessous il y l'ébrasement de la petite fenêtre qui éclaire le rez-de-chaussée. Là encore on pouvait ajouter un ou deux ou trois degrés en bois devant la fenêtre.

Ainsi par des compensations des niveaux par des degrés en bois la question différences de niveaux entre les événements du mur est entièrement appareillé étaient résolus de façon simple et pratique.

La question qui reste posée c'est celle de la petite vis. Cet escalier appartient-il à un état antérieur du château puisqu'on rencontre des liens entre les étages par ce type d'escalier en encorbellement sur des petits châteaux de la région comme au Vivier (Charente) [ Pour une notice historique sur ce petit bâtiment à partir de 1613 alors que le bâtiment est déjà construit, voir B.Sépulchre, 2005, op.cit., p. 190 ]

Effectivement cette insertion de cette tour d'angle en encorbellement qui impose ses contraintes de liaison entre la pièce et le chemin de ronde au-dessus de la courtine qui reçoit le portail d'entrée dans la cour du château, entraîne d'autres explorations pour comprendre comment ce mur de chapelle a été récupéré et restructuré de l'intérieur, en plus de l'appareillage solidaire complet des événements : fenêtre, cheminée, entrée dans la cage du petit escalier en vis.
La réinjection de ce mur est, de la pièce au premier étage, dans la globalité de la restructuration du mur donne des informations.
Tout d'abord nous voyons clairement que le logement de la vis apparaît en plan seulement à partir du premier étage. Ce qui est normal puisque c'est un encorbellement. En revanche plus difficile à comprendre est l'absence de rupture maçonnerie entre le pignon est et la façade sud, sur le lien de cette tour d'escalier avec les murs alors qu'on sait pertinemment qu ele mur de la chapelle a été réutilisé et doublé. Donc, la question qui se pose c'est celui de l'existence d'une tour d'escalier en vis primitive à ce réaménagement du château. la question est d'autant plus pertinante que les marches de la petite vis ne sont pas délardées lorsqu'elles apparaissent, et donc renvoient à un système de construction archaïque des escaliers en vis comme on le voit dans l'église à file de coupole, voisine de 300 mètres. On peut également argumenter que le passage de la tour sur courtine par une passerelle est un dispositif plus ancien que ces remaniements qui, à ce niveau, se situent entre fin XV° et XVI° siècle comme l'analyse des répertoires des la cheminée et de la fenêtre tendent à faire pencher cette réalisation intérieure du mur est, aujourd'hui mur pignon à l'extérieur.

Ce montage ci-dessus nous permet également de comprendre que le mur plaqué sur le mur de la chapelle préexistant a imposé des contraintes de constructions des cheminées.

En effet il n'y a eu qu'une seulement cheminée construite en revers de ce mur est. Le mur est primitif était celui de la liaison entre les deux extrémités du mur, encorbellement y compris. La valeur murale modulable pour une construction de cheminées était donc réduite et il a même fallu un arc de décharge pour soulager le poids du mur non solidaire du mur primitif. Ce qui fait que - même si on avait fait le choix de vouloir plusieurs cheminées sur ce mur - on n'aurait pas pu les réaliser sauf une augmentation importante de la valeur murale de placage qui aurait également entraînée la création d'un passage entre le pied de la petit vis en encorbellement et le seuil de la pièce. Ceci bien sûr eut été possible mais cela n'a pas été fait. Et d'une certaine façon on peut le comprendre car l'ébrasement de la fenêtre d'apparat étant déjà profond il l'aurait été encore plus et il aurait pratiquement été amené à la valeur d'une pièce, ce qui bien sûr n'était pas sa fonction au sein d'une organisation de prestige, en "aula" ou avatar.

Donc la construction d'une cheminée en rez-de-chaussée n'a été possible au XVIII° siècle (vraisemblablement, compte tenu du décor restant de son manteau) qu'à condition de sacrifier l'utilisation de la cheminée à l'étage en faisant passer son conduit dans celui déjà construit et par voie de conséquence interdit toute construction de cheminée au second étage. C'est ce qu'on voit sur une photo avant restauration.

Ces observations ont plusieurs conséquences :

- tout ce château n'avait en tout et pour tout qu'une seule cheminée jusqu'aux réaménagements du XVIII° siècle.

- Le rez-de-chaussée n'était pas chauffé. Il était éclairé par une petite fenêtre en pignon. Aucun percement originel n'est actuellement visible sur le mur nord (la trace de la porte est postérieure et répond à un lien fait avec un appentis de service, très postérieur). Sur le mur sud nous n'avons de preuve d'ouverture que sur les vestiges plus haut déjà décrits. Cette pièce en rez-de-chaussée a donc eu toutes les chances d'avoir été une pièce obscure, comme on en concevait en socle hors sol des châteaux au XV° siècle et avant, mais elle était ouverte d'une porte qui devait donner accès à une volée droite (à une escalier en vis en bois ou en pierre ?) pour monter dans la salle d'apparat qui va être éclairée d'une fenêtre supplémentaire dont on repère très bien l'absence de lien avec avec le mur intérieur est par un simple complément de relevé archéologique ci-dessous.

En revenant vers la seconde tour d'escalier

Des escaliers comme celui-ci, de la seconde construction de la tour d'escalier, qui étonnent encore les gens du bâtiments par ces marches très lourdes monolithes réduites à leurs plus grandes finesses, franchissant deux mètres de vide sans fléchir ni casser, étaient très coûteuses et devaient montrer la puissance et la richesse du seigneur laïque ou ecclésiastique du lieu. André Mussat nous renseigne "les maîtres maçons sont payés six sols trois deniers pour chaque journée...une marche d'escalier en vis vaut 8 sols." (A.Mussat, 1991, op.cit., p.18). Si on ne retrouve pas de trace des marches portant noyau du premier escalier il faut peut-être penser que ces marches ont été affectées à un autre bâtiment, vendues ou déplacées.
On comprend alors que nous sommes passés d'une conception quasi archaïque du donjon du petit château de la Guerre de Cent Ans avec des communications entre étage par des escalier en bois, à une modernisation avec une cave voûtée mise en liaison avec la cour par une volée droite latérale, à une récupération de cette volée droite par une première tour d'escalier en vis hors oeuvre en pierre avec ornementations dans un premier temps, sculptées et rehaussées de couleurs et d'armoiries peintes, avec en plus l'aménagement d'une belle salle "Aula" bien éclairée au premier étage et ouverte vers l'église, mais pas chauffée, vers une troisième conception encore plus luxueuse que nous allons découvrir après ces premiers schémas qui fixeront mieux les étapes.

Donc, de façon très schématique on peut donner
ce croquis d'évaluation de plan/élévation du premier donjon rectangulaire
avant et une fois la tour d'escalier construite; donc avant et
une fois que la pièce au rez-de-chaussée sera servie par l'intérieur
de la tour d'escalier et non pas par une porte en bordure de
la volée droite de la cave, et avant
la construction de cette cave avec sa volée droite, de
plain-pied avec la cour, ou légèrement surélevée (?);
Avant la construction de la tour d'escalier, l'entrée au rez-de-chaussée devait s'effectuer par la façade ouest alors que l'accès aux étages et à la première cave non voûtée se faisait par une porte axiale en sous-sol et deux portes superposées à partir du premier étage dans l'actuel mur de refend, ancien mur extérieur est du premier petit donjon rectangulaire à une seule pièce par étage et à pièces non chauffées.
Ces accès aux étages, entre le mur extérieur et les petites constructions à l'est, dont la chapelle, pouvait être en bois, soit par échelles de meuniers empilées comme les modes de liaisons qu'on repère dans les châteaux intérieurement construits en bois servant des constructions en pierre (MalvaL, Montaigut-le-Blanc, Saint-Maixant, trois châteaux de la Creuse) entre les étages mais à l'intérieur du bâtiment pour certaines maisons-tours de la fin du XIV° siècle (en exemple encore à peu près intact, la maison-tour de Saint-Sulpice-le-Dunois, département de la Creuse) mais avec une configuration d'élévation interne différente et un accès à la tour uniquement au premier étage, au-dessus d'un rez-de-chaussée socle quasiment aveugle.
Une probable tour d'escalier en vis en bois dans l'angle sud-est servant les anciennes entrées aux étages du premier petit donjon rectangulaire est également tenable si on on tient compte de deux autres paramètres :
1 - l'entrée à la cave non voûtée s'effectuait par une porte percée de façon un peu décalée vers le nord laissant la place au sud à un aménagement.
2 - un manque de place entre le mur est du premier petit donjon et les petits bâtiments construits à l'ouest a pu susciter des recherches de solutions pour transformer un premier donjon à bases talutées, dont il ne nous reste que très peu de vestiges. Car en fait l'entrée au rez-de-chaussée en bordure de la volée droite n'est pas un premier état puisque le mur de façade ouest a été reconstruit avec cette ouverture qu'on doit supposer être une porte d'accès dans son premier état (reconstruit). L'idée d'une tour d'escalier prenant en compte un nouvel accès à la cave par une volée droite qui a pu s'étendre dans un espace non bâti du périmètre construit, aurait ici sa logique si le premier accès à la cave n'avait pu se faire dans un espace étroit, par un dénivelé artificiel de terrain, un escalier courbes à volée en bois ou en pierres.
Il y a eu là des concurrences des bâtis anciens et peut-être fort anciens, et ceci a engendré des changements de fonctions, de conceptions et d'accès sans pour autant faire de ce premier donjon reconstruit et modifié un bâtiment réel de confort, avec des éclairages des pièces qui commencent seulement à l'étage en façades nord et ouest (aucune trace de percement de fenêtre en façade sud) et sans chauffage, comme une première pièce d’apparat, comme une première "aula" avec ses deux fenêtres très soignées dont il nous reste le traitement extérieur pour l'étroite fenêtre sur le mur ouest et l'ébrasement dune plus grande fenêtre à coussièges au nord. Tout de même deux fenêtre pour une même pièce : un triomphe de la lumière dans ces salles qui étaient plus ordinairement très obscures dans les petits châteaux. Et ce caractère des ouvertures extra-ordinaires sur ce premier petit donjon qui aurait pu être le siège d'une première pièce d'apparat ou "aula" va se retrouver beaucoup plus développé sur la partie nouvellement construite avec le service de la seconde tour d'escalier, à l'est, absorbant la petite chapelle et la faisant disparaître...Donc je vais revenir sur ce point d'articulation lorsque je vais passer à l'étude de la partie est du bâtiment dans on état actuel.

A Allemans en Périgord nous pouvons donc déjà proposer cette première et partielle configuration des bâtiments avant de proposer au lecteur la synthèse des recherches d'hypothèses pour une approche scientifique de la re-construction de la première tour d'escalier.
Tous ces éléments étant liés il est important de commencer à faire un premier petit bilan des éléments mis à jour

Il semblerait que nous ayons là atteint les limites des explorations possibles et que nous en sommes arrivés aux choix nécessaires pour lancer la reconstitution. Mais avant ciblons une logique de reconstitutions qui est finalement un incohérence par rapport au relevé du départ de l'escalier :

Nous pouvons maintenant mieux comprendre les étapes de constructions du bâtiment et comprendre aussi pourquoi nous avons au rez-de-chaussée en façade sud-est, presque collés contre la tour d'escalier, les vestiges d'une porte d'entrée aux décors d'ébrasements eux aussi contemporains de ces chantiers.

Le corps de logis à l'est a été construit indépendamment du service du corps de logis à l'ouest déjà servi par un système de communication entre les étages et que nous ne pouvons pas reconstituer faute de documents iconographiques ou de traces archéologiques mises à jour, puis par une tour d'escalier hors oeuvre plus petite que celle que nous voyons actuellement, dont nous avons beaucoup d'éléments pour la supposer réellement construite. En construisant la seconde tour d'escalier on a supprimé l'entrée à l'est dont l'ébrasement s'est presque trouvé collé contre la tour (fig. ci dessus)

Pareillement, à l'est, pour passer d'un étage à l'autre on a eu recours à une tour d'escalier en encorbellement qu'on peut supposer être elle aussi un réemploi avec ses marches non délardées et peut-être déjà son logement prévu dans le mur pignon est lorsque ce mur était encore celui d'une chapelle.

Les constructions et les chantiers s'ajoutent, se renient, se combinent...se modifient les uns les autres pour parvenir à ce bâtiment que nous voyons actuellement.

Pour poursuive l'exploration je propose de regarder maintenant les façades et de revenir ensuite à l'intérieur de la pièce est au premier étage avec cet angle sud-est, très particulier.

________

Pour un début de conclusion
Nous commençons à toucher du doigt un des aspects très mal connus de la construction du petit château de la période de fin de la Guerre de Cent Ans, du XIV° siècle à la première moitié du XV° siècle, c'est-à-dire des "accumulations" ou "entassements" - peut-être très ordonnés mais pas contemporains les uns des autres - de petits bâtiments à l'intérieur d'enceintes complétées par des constructions en bois en revers de courtine, voire à l'intérieur du périmètre bâti établissant des liens entre les petites constructions en dur. L'un de ces bâtiment pouvant supplanter une tour ronde primitive ou d'autres constructions sur plans rectangulaires ou carrés de différentes proportions et adopter des configurations que nous ne pouvons plus découvrir qu'avec de telles explorations tant ces petits "châteaux" ont subi de transformation au XV° siècle. Philippe Contamine par son article "Le château et la guerre" [dans Le château en France op.cit. p.133], évoque cette prolifération de types architecturaux au moyen âge " A toutes les époques coexistèrent des constructions susceptibles de résister à de puissantes attaques...et des édifices insignifiants, anachroniques, hors d'usage, tout juste bons à faire obstacle au simple banditisme dans ses formes élémentaires". Dans cette vacuité des alternatives, en Creuse, j'avais fait des relevés sur le château de Malval - château de gué des plus intéressants, sur la Petite Creuse - mais dans un état de ruine qui laissait présager que le site risquait s'altérer rapidement.

Sur ce site il n'y avait pas eu de modification des petites unités constituant le château, simplement des ajouts dont une très intéressante porte fortifiée qui barrait l'accès au gué par un passage voûté dans la motte - elle même en liaison d'un premier tertre isolé d'une fin de mouvement de terrain en croupe - en manière de petit tunnel ou passage fortifié au dessous du bâti des petites unités. L'une des ces petites unités avait un escalier en vis, un plan en "L" à cheval sur la courtine et deux accès séparés en rez-de-chaussée et premier étage, l'un sous l'autre. Le lien entre les étages se faisant ensuite uniquement depuis l'intérieur par une tour d'escalier en vis hors oeuvre logée dans l'angle intérieur du plan en "L". Donc un système de circulation doublé, dont un très privé uniquement par l'intérieur du bâtiment. Les explorations archéologiques du château et du périmètre pourraient nous orienter vers des types voisins de ces organisations que nous retrouvons également à Montaigut-le-Blanc, voir à Saint-Maixant (deux châteaux de la Creuse sur un périmètre fermé beaucoup plus petit) mais également vraisemblablement à Yviers autour de la maison-tour avant la construction du grand corps de logis qui récupère des constructions plus anciennes, dont certaines auraient pu être alignées à une grosse courtine dont on repère le plan en sous-sol.

Le grand château de Crozant, sur un éperon rocheux qui avance dans un méandre de la Creuse (site des impressionnistes et des excursions de G.Sand et de F.Chopin) est lui-m^me composé de ces petites unités comme j'en ai présenté une : un petite tour romane reconstruite au XV° siècle en maison-tour servie par une tour d'escalier en vis hors oeuvre.

Bibliographie spécifique au bâtiment, à la commune et aux familles

Document "maître d'oeuvre inconnu Référence IA24000655" - Archives communales.

S.Avrillau, Cluzeaux et souterrains du Périgord - Tome 3 - Le Ribéracois (deuxième partie) Canton de Neuvis-sur-l'Isle - Canton de Ribérac. PLB Editeur, Collection Centaurée, Le Bugue. 2013.

J.M.Bélingard, Le Périgord - Maisons fortes. Périgueux 1999, p.187 et 188.

V.Biscarat, Manoir du Lau - Commune d'Allemans. Un mémoire de Master 1 de l'Université de , 20 . Archives municipales d'Allemans.

L.Bolard, Renaissance en Périgord. Châteaux et civilisation, Périgueux. 1996.

J.Chève, "Une famille noble en Périgord à l'époque moderne : les du Lau". Dans, Bulletin de la société historique et archéologique du Périgord - Volume 70. Périgueux 1943.

A.Lacombe, Histoire d'Allemans des origines à la fin du XVIII° s. et annexes.

Extrait de la conférence du 18 octobre 2008.

G.Rocal, J.Secret, Châteaux et manoirs du Périgord. Bordeaux, 1938, p.92.

J.Secret, Le Périgord, manoirs et gentilhommières. Paris, 1966, p.94.

SHAP, bulletin de la SHAP "Démolition des châteaux du Ribéracois en 1793". Tome XXVIII, 1901, p.810 à 813.

A.Tricoire, La vie d'Allemans en Périgord de 1884 à 2013. Tirée des délibérations du Conseil Municipal. Décembre 2013 : pages dactylographiées, Illustrations et blasons couleurs, reliure mécanique. Archives municipales d'Allemans.

Bibliographie générale

Mes articles sur ce blog : lorsqu'une question se posera au lecteur attentif et à laquelle il ne trouverait pas de réponse dans cette nouvelle étude, je l'invite à se rendre systématiquement sur les autres articles signalés ci-dessous, sur ce blog.

Châteaux de la Creuse - de la fin du moyen âge - XV et XVI° siècle

http://coureur2.blogspot.fr/2011/09/une-histoire-de-lescalier-en-vis.html

1° partie - Archéologie Médiévale - Aspects et singularités du château en France à la fin du Moyen Âge (XV° et XVI° siècles)

http://coureur2.blogspot.fr/2013/10/archeologie-medievale-aspects-et.html

2° partie - Archéologie Médiévale - Aspects et singularités du château en France à la fin du Moyen Âge (XV° et XVI° siècles)

http://coureur2.blogspot.fr/2014/11/2-partie-archeologie-medievale-aspects.html

3° partie - suite des parties 2 et 3 d'Archéologie Médiévale consacrées aux aspects et singularités du château en France autour des XV° au XVI° siècles

http://coureur2.blogspot.fr/2016/04/3-partie-suite-des-parties-parties-1-et.html

Fonctions religieuses apotropaïques et traditions funéraires en France

http://coureur2.blogspot.fr/2015/08/fonctions-religieuses-apotropaiques-et.html

U.Albrecht,Von der big zum schloss,. Französich schloss baukunst in spätmittelalter. Worms, 1986.

J.P.Babelon (sous la direction de...) Le château en France. Paris, 1986

M. de Boüars, J.Decaëns, "Les château de terre et de charpente". P. 15 à 30

Ph. Contamine "Le château et la guerre". P. 133 à 146.

Ph. Chapu, "Le décor intérieur du château au Moyen Âge". P 169 à 178.

J.Guillaume, "La première Renaissance 1495-1525". P.179 à 190.

J.P. Babelon, Châteaux de France au siècle de la renaissance. Paris, 1989.

A.Blunt, Art et architecture en France - 1500-1700. Editions anglaises 1953, 1970, 1973, 1977, 1980, 1981, 1982. Edition française 1983.

A.Chatel, La crise de la renaissance. Genève, 1968;

A.Chastel, J.Guillaume, L'escalier dans l'architecture de la Renaissance. Actes du colloque tenu à Tours du 22 au 26 mai 1979 - Centre d'Etudes Supérieures de la Renaissance - DE ARCHITECTURA collection dirigée par André Chastel et Jean Guillaume - Ouvrages publié avec le concours de l'Université de Tours. Paris 1985 : Articles extraits des ces actes :

J.Guillaume, Genèse de l'escalier moderne, p.9 à 14.

M.Whiteley, "La grande vis": its development in France from the

mid forteenth to the mid fifteenth centuries. p. 15 à 20.

A.Mussat, La fin du gothique : Nantes et Josselin. p.21 à 26

J.Guillaume, L'escalier dans l'architecture française : la première

moitié du XVI° siècle. p.27 à 48.

F.Boudon, J.Blécon, La vis, la marche et le noyau : leurs relations

au début du XVI° siècle. p. 75 à 82.

J.M.Pérouse de Montclos, La vis de Saint-Gilles et l'escalier suspendu das l'architecture
française du XVI° siècle. p. 83 à 91.

J.Guillaume, Le système de l'escalier ; grille d'analyse et

vocabulaire international. p. 207 à 2016.

A.Chastel, J.Guillaume, Les chantiers de la Renaissance - Actes du colloque tenu à Tours en 1983-1984 - Centre d'Etudes Supérieures de la Renaissance - DE ARCHITECTURA collection dirigée par André Chastel et Jean Guillaume - Ouvrages publié avec le concours de l'Université de Tours. Paris 1991 : Articles extraits des ces actes :

A.Mussat, "La rivière et la carrière - Exemple des pays de la Loire". P.11 à 26.

A.Chatelain, Donjons romans de pays d'ouest. Paris, 1973.

A.Chatelain, Châteaux forts - images de pierre des guerres médiévales. Paris, 1987.

Archéologie médiévale - III - IV - 1973-1974 - Caen. Centre de recherches archéologiques médiévales. Université de Caen. Publié avec le concours du CNRS.

Bouard M.de. De l'aula au donjon. Les fouilles de la motte de la chapelle à Doué-la-
Fontaine (X°-XI° siècle). P.5 à 110.

Desvaux-Marteville E., Les manoirs du Perche : D'une image littéraire à la réalité
archéologique. P. 365 à 392.

Archéologie médiévale - Tome VII - 1978 - Caen. Centre de recherches archéologiques médiévales. Université d Caen. Revue publiée avec le concours du CNRS et du Service des Fouilles et Antiquités.

Patrick Piboule "Les souterrains aménagés de la France au moyen âge. Ombres et lumières
d'un problème d'archéologie médiévale", p. 117 à 163;

N.Fauchère, Places fortes bastion du pouvoir. Paris 1986.

J.Favier, Dictionnaire de la France Médiévale. Pari, 1993.

F.Gebelin, Les châteaux de la Loire. Paris, 1957.

J.J.Gloton, La Renaissance et l'architecture civile au XVI° siècle en Normandie. Sous la direction d'André Chastel. Paris, 1955.

J.J.Gloton, Renaissance et baroque à Aix-en-Provence - Recherche sur la culture architecturale dans le midi de la France de la fin du XV° siècle au début du XVIII° siècle - Thèse pour el doctorat d'Etat pprésentée à l'Université de Paris-Sorbonne par Jean-Jacques Gloton ancien élève de l'Ecole normale supérieure - Ancien membre de l'Ecole française de Rome - Professeur à l'Université de Provence". 2 volumes, Ecole française de Rome Palais Farnèse 1979. Bibliothèque des Ecoles françaises d'Athènes et de Rome - Fascicule deux cent trente septième.

B.Jestaz, L'art de la renaissance. Paris, 1984.

L.Hautecoeur, Histoire de l'architecture classique en France - Nouvelle édition complètement refondue et augmentée - Tome premier - La formation de l'idéal classique - La Première Renaissance (1495 à 1535-1540). Paris, 1963.

E.René Labande (sous la direction de...) Histoire du Poitou, du Limousin et des pays charentais. Fontenay-le-Comte, 1976;

- G.Dez, "Les siècles de romanisation". p. 51 à 89.

P.Périn, "Alamans, Thuringiens et Bavarois (Archéologie et art des)". Dans, Encyclopaedia universalis. Paris, 1996, vol.1, p. 654 à 660.

J.M.Pérouse de Montclos, Ministère des Affaires Culturelles - Inventaire général des monuments et des richesses artistiques de la France- Principe d'analyse scientifique - Architecture (2 volumes). Sous la direction de Julien Caen et d'André Chastel. Imprimerie Nationale, Paris 1972.

J.M.Pérouse de Montclos, L'architecture à la française - XVI° - XVII° - XVIII° siècles. Paris, 1982.

J.M.Pérouse de Montclos, Histoire de l'architecture française de la Renaissance à la Révolution. Paris 1989.

L.Réau, La renaissance - L'art moderne. Paris 1936.

B.Sépulchre, Châteaux, logis et demeures anciennes de la Charente. Librairie B.Sépulchre 2005

E.Viollet-le-Duc, Dictionnaire raisonné de l'architecture française du XVI° au XVII° siècles. 1861, vol.V.

_________________

Pour un retour en lien

avec quelques articles sur les 142 de ce blog, qui présentent des œuvres, des approches d’œuvres et des artistes

For a return to links

with some 142 articles on this blog, which exhibit works of art and the artists approaches

Pour aller directement sur les articles ou pages, vous pouvez utiliser deux chemins, le clic direct ne fonctionnant pas :

1: Surlignez la ligne http ou le titre de l'article qui vous intéresse, puis faites un copier/coller sur la barre d'adresses en haut de page;

2 : surlignez la ligne http, puis clique droit, et sur la boite de dialogue qui s'ouvre allez à la ligne " accédez à la http..."

c'est simple et vous pouvez le faire avec autant d'articles que vous le souhaitez.

Pour les autres articles encore non inscrits sur la liste ci-dessous vous pouvez allez à droite de la page sur "moteur de recherches" ou "archives du blog" en cliquant sur l'année et le mois qui vous intéressent.

Bonnes lectures et bon voyage dans les merveilles de l'art, le plus souvent totalement inédites et toujours parfaitement originales à l'auteur de ce blog.

C'est aussi un blog d'informations, de culture et de voyages

Sommaire/Editorial

(le blog est sous copyright)

Les Mots d'Azur au château de Mouans-Sartoux - Saison 2017-2018

https://coureur2.blogspot.fr/2017/10/les-mots-dazur-au-chateau-de-mouans.html

Les mots d'azur au printemps des muses - suite 2016/2017 des soirées au Château de Mouans-Sartoux

http://coureur2.blogspot.fr/2017/05/les-mots-dazur-au-printemps-des-muses.html

Des poèmes sur la Riviera aux couleurs des Mots d'Azur : suite des rencontres maralpines de poésie

saison 2016-2017

http://coureur2.blogspot.fr/2016/09/des-poemes-sur-la-riviera-aux-couleurs.html

Festival du Livre à Mouans-Sartoux avec les Mots d'Azur

- 6-7-8 octobre 2017

https://coureur2.blogspot.fr/2017/10/festival-du-livre-de-mouans-sartoux.html

Festival du Livre à Mouans-Sartoux - 7-8-9 octobre 2016 - avec Les Mots d'Azur

http://coureur2.blogspot.fr/2016/10/festival-du-livre-de-mouans-sartoux-7-8.html

Rencontres maralpines de Poésie - Mots d'Azur 2015-2016

http://coureur2.blogspot.fr/2015/09/rencontres-maralpines-de-poesie-et.html

Marie Gay - Pierre-Jean Blazy - Auteurs et Editions - Fondateurs des Mots d'Azur - Marie Gay -
http://coureur2.blogspot.fr/2016/03/marie-gay-pierre-jean-blazy-auteurs-et.html

Psychiatrie - Une histoire et des concepts - l'humain et l'art en enjeux

http://coureur2.blogspot.fr/2016/11/psychiatrie-une-histoire-et-des.html

Des poèmes sur la Riviera aux couleurs des Mots d'Azur : suite des rencontres maralpines de poésie

saison 2016-2017

http://coureur2.blogspot.fr/2016/09/des-poemes-sur-la-riviera-aux-couleurs.html

Jean-Marie Bouet - Fresselines/Larzac - de la poésie aux planches au festival de Fresselines, au Larzac

https://coureur2.blogspot.fr/2012/06/jean-marie-bouet-des-chansonniers-aux.html

Renata- Sculpture contemporaine

http://coureur2.blogspot.fr/2014/06/sculpture-contemporaine-renata-et-le.html

Renata - Pierre Cardin - Lacoste - Moulin de Sade - Lubéron 2015

http://coureur2.blogspot.fr/2015/07/renata-pierre-cardin-lacoste-moulin-de.html

Renata - Akira Murata - Espace Auguste Renoir à Essoyes

http://coureur2.blogspot.fr/2015/08/renata-akira-murata-essoyes-ville.html

Renata chez Pierre Cardin - Le regard de Lydia Harambourg Historienne et critiques d'art, correspndans de 'Institut des Beaux Arts de l'Académie de France

http://coureur2.blogspot.fr/2016/07/renata-chez-pierre-cardin-le-regard-de.html

Mag-Bert ou la peinture mnémonique de gestualité figurative

http://coureur2.blogspot.fr/2014/10/mag-bert-ou-la-peinture-mnemonique-de.html

Claude Peynaud - Clichés et antithèses...

http://coureur2.blogspot.fr/2015/05/cliches-et-antitheses.html

Claude Peynaud - Jogging - Méthode d'élaboration d'un Jogging

http://coureur2.blogspot.fr/2014/05/methode-delaboration-dun-jogging-method.html

Claude Peynaud - Le cercle des oiseaux

http://coureur2.blogspot.fr/2011/09/le-cercle-des-oiseaux-allegorie-de-la.html

Claude Peynaud - Le don de l'aïeule

http://coureur2.blogspot.fr/2011/07/une-theorie-de-construction.html

Claude Peynaud - Une théorie de Construction

http://coureur2.blogspot.fr/2011/07/une-theorie-de-construction.html

Danielle Benitsa Chaminant - Artiste et mémoire de...

http://coureur2.blogspot.fr/2013/01/danielle-benitsa-chaminant-artiste-et.html

Alliot - Vincent Alliot - Visite d'atelier

http://coureur2.blogspot.fr/2014/02/alio-visite-datelier-une-gestualite.html

Rémy Pénard - Art et souvenirs autour de Pierre Courtaud

http://coureur2.blogspot.fr/2013/12/remy-penard-art-et-souvenirs-autour-de.html

Henry Chopin et la bibliothèque de Valérie Peynaud

http://coureur2.blogspot.fr/2013/12/henri-chopin-et-la-bibliotheque-de.html

Sally Ducrow - Land Art et sculpteur ...

http://coureur2.blogspot.fr/2013/01/sally-ducrow-land-art-et-sculpteur.html

Sally Ducrow l'année 2017 - Nationale et internationale - Sculptures - Land-Art - Installatons - Performances...

https://coureur2.blogspot.fr/2017/08/sally-ducrow-lannee-2017-nationale-et.html

Sally Ducrow l'année 2018 - en suivant le chemin de l'aventure internationale de Sally Ducrow

https://coureur2.blogspot.com/2018/07/sally-ducrow-lannee-2018-de-1017-2018.html

CREPS - Boulouris-Saint-Raphaël - Land Art - Sally Ducrow invitée d'honneur

https://coureur2.blogspot.fr/2017/10/creps-paca-boulouris-saint-raphael-land.html

Valbonne - Echiquier et Mots d'Azur - Fest'in Val - Festival international de Valbonne

http://coureur2.blogspot.fr/2015/08/renata-akira-murata-essoyes-ville.html

Pierre Marchetti magazine...

http://coureur2.blogspot.fr/2011/12/magazine-pierre-marchetti-un-peintre-un.html

La pochade - Pierre Marchetti et l'art de la pochade.

http://coureur2.blogspot.fr/2012/09/la-pochade-lart-de-la-pochade-et-pierre.html

L'impressionnisme tardif par les souvenirs de Pierre Teillet - Du plainarisme romantique au
https://coureur2.blogspot.fr/2012/11/limpressionnisme-inedit-par-les.html

Alliance Française - Tiffani Taylor - Savannah Art Walk - ...

http://coureur2.blogspot.fr/2016/01/tiffani-taylor-gallery-une-artiste.html

H.Wood - un peintre Anglais à Paris au milieu du XIX° siècle

http://coureur2.blogspot.fr/2016/05/hwood-un-artiste-peintre-de-lecole.html

Sophie Marty Huguenin, sculpteur et le marché de Noël à Biot - Les crèches de Cannes - Le partage du pain du père Guy Gilbert

http://coureur2.blogspot.fr/2016/12/sophie-marty-huguenin-sculpteur-et-le.html

Evolution de la gravure à Venise et en Europe du XV° au XVI° siècles - Histoire et techniques

http://coureur2.blogspot.fr/2017/02/la-gravure-venise-et-en-europe-du-xv-au.html

Aux aurores de la peinture moderne et contemporaine occidentale - Giorgione - Les Trois Philisophes

http://coureur2.blogspot.fr/2017/03/aux-aurores-de-la-peinture-moderne-et.html

La décoration intérieure ou la démocratie de l'art

https://coureur2.blogspot.fr/2012/11/wall-painting-fast-track-collection-une.html

Magda Igyarto - Vibrations et expériences de la matière : du visible à l'indicible et de l'indécible au dicible - Peintre, poète et sculpteur

https://coureur2.blogspot.fr/2018/01/magda-igyarto-vibrations-et-experiences.html

Pour ceux qui aiment jouer aux experts

Vrai ou faux - Houdon ou Houdon

https://coureur2.blogspot.fr/2014/01/houdon-ou-pas-houdon-jouez-lexpert-en.html

Vrai ou faux - Un tableau inconnu de la Renaissance
https://coureur2.blogspot.fr/2013/01/un-tableau-inconnu-de-la-renaissance.html

Vrai ou faux - Traduction originale du manuscrit de Qumram sur la mer morte ( en cours)
https://coureur2.blogspot.fr/2015/01/vrai-ou-faux-traduction-originale-du.html

Pour ceux qui aiment la recherche en académies de nus - modèles vivants

Nus 2015

https://coureur2.blogspot.fr/2015/03/nus-2015-nackt-2015-nude-2015-2015-2015.html
Nus 2014-2015
https://coureur2.blogspot.fr/2014/09/nus-2014-2015-abac-modeles-vivants-nus.html
Nus 2013-2014
https://coureur2.blogspot.fr/2013/09/nus-2012-2013-abac-nus-2012-2013-2012.html

Nus 2012-2013

https://coureur2.blogspot.fr/2012/10/nus-abac-20122013-associations-des.html

Et pour ceux et celles qui aiment l'archéologie et l'architecture

voici encore un échantillon de mes recherches sur ce blog

And for those who love archeology and architecture

Here again a sample of my research on this blog

L'ancienne église Saint-Nicolas de Monaco

http://coureur2.blogspot.fr/2012/01/monaco-ancienne-eglise-saint-Nicolas-le.html

Techniques et vocabulaires de l'art de la façade peinte

http://coureur2.blogspot.fr/2012/08/un-tour-dans-le-massif-central.html

Les Vecteurs Impériaux de la polychromie occidentale

http://coureur2.blogspot.fr/2012/06/philippines-les-Vecteurs-imperiaux-de.html

Le clocher des Frères Perret à Saint-Vaury

http://coureur2.blogspot.fr/2012/01/perret-freres-le-clocher-des-freres_10.html

Histoire de la Principauté de Monaco

http://coureur2.blogspot.fr/2012/07/histoire-de-la-principaute-de-monaco.html

Le Palais Princier de Monaco

http://coureur2.blogspot.fr/2012/09/palais-princier-de-Monaco-palais-of.html

Versailles - Monaco - Carnolès - Menton: présence de l'art français en Principauté de Monaco

http://coureur2.blogspot.fr/2012/09/versaillesmonaco-larchitecture.html

Primitifs Niçois - Les chapelles peintes des Alpes Maritimes

http://coureur2.blogspot.fr/2012/03/primitis-nicois-les-Chapelles-facades.html

Eglises du sud-ouest de la France A travers l'art de la polychromie architecturale

http://coureur2.blogspot.fr/2013/02/eglises-du-Sud-Ouest-des-alpes-alpes.html

Des cérémonies et des fêtes Autour de Saint-Nicolas de Monaco

http://coureur2.blogspot.fr/2013/09/des-cérémonies-et-des-fêtes-Autour-de.html

Langages de l'art contemporain - répétition, bifurcation, ...

http://coureur2.blogspot.fr/2013/09/repetition-ordinaire-bifurcation-art-du.html

La polychromie architecturale et l'art de la façade peinte (1° partie) - des édifices civils dans les Alpes-Maritimes

http://coureur2.blogspot.fr/2014/07/la-polychromie-architecturale-et-lart.html

Façades peintes - édifices civils du sud-ouest des Alpes - 2° partie - XX° siècle

http://coureur2.blogspot.fr/2015/01/facades-peintes-edifices-civils-du-sud.html

Aspects de l'évolution des seigneuries historiques de la Principauté de Monaco à travers quelques

exemples d'architectures polychromes ponctuelles.

http://coureur2.blogspot.fr/2016/01/aspects-de-levolution-des-seigneuries.html
